汽车轻量化防撞梁成型设备

汽车轻量化防撞梁成型设备是应用内高压成型技术对汽车防撞梁进行中空一体化加工的智能数控装备，通过液压介质在管材内部施加高压实现复杂截面成型，替代传统焊接与铸造工艺。

概念定义

汽车轻量化防撞梁成型设备是指采用内高压成型工艺的特定液压成型装备，其工作原理是将金属管材置于封闭模具中，通过向管材内腔注入高压液体介质（通常为水基液或油基液），使管材在液压力作用下贴合模具型腔，实现防撞梁等中空结构件的精密成型。该设备属于智能数控内高压成型装备的细分应用类型,专门针对汽车安全结构件的轻量化制造需求设计。

这类设备的主要特征包括：采用数字化闭环控制系统实现压力与位移的精密调节、配置伺服液压动力机构提供稳定高压输出、通过三梁四柱结构保证设备刚性与成型精度。相比传统焊接工艺，内高压成型技术可使防撞梁减重15%-30%，同时提升结构强度与抗冲击性能。

工作原理

防撞梁内高压成型设备的工作流程分为以下关键步骤：

模具预处理阶段：将裁切后的金属管坯放置于上下分体式模具中，通过定位机构确保管材轴线与模具型腔中心对齐。模具材料通常采用高强度合金钢，经有限元分析优化型腔结构以承受高压冲击。

管材密封与预压：液压缸驱动轴向冲头对管材两端施加预紧力，形成密封腔体。同时通过轴向补料机构向管材施加推力，防止成型过程中材料减薄超限。此阶段需通过位移传感器实时监测轴向进给量。

液压胀形阶段：高压泵站通过密封接头向管材内腔注入液压介质,压力按预设曲线逐步升至20-150MPa。管材在内压作用下发生塑性变形，逐渐贴合模具型腔的复杂曲面。PLC控制器根据压力传感器反馈数据动态调整泵站输出,实现压力-时间曲线的精密控制。

保压定型与卸压：达到设定压力后保持稳定时长（通常3-8秒），确保材料充分流动填充模具细节特征。随后按梯度曲线缓慢卸压，避免回弹导致的尺寸偏差。光电安全保护装置在此过程中持续监控设备状态。

脱模与检测：液压缸回程打开模具，机械手或操作人员取出成型件。成品需经三坐标测量仪检测尺寸精度、超声波探伤检查内部缺陷，合格后进入后续焊接或表面处理工序。

技术配置

现代化防撞梁成型设备通常集成以下技术模块：

液压动力系统：采用伺服电机+伺服油泵的节能动力单元，相比传统异步电机系统能耗降低40%以上。液压阀组选用高频响比例阀,压力控制精度可达±0.5MPa。系统配置自动循环过滤装置（过滤精度10μm）与水冷却系统,将油温稳定在15-55℃区间。

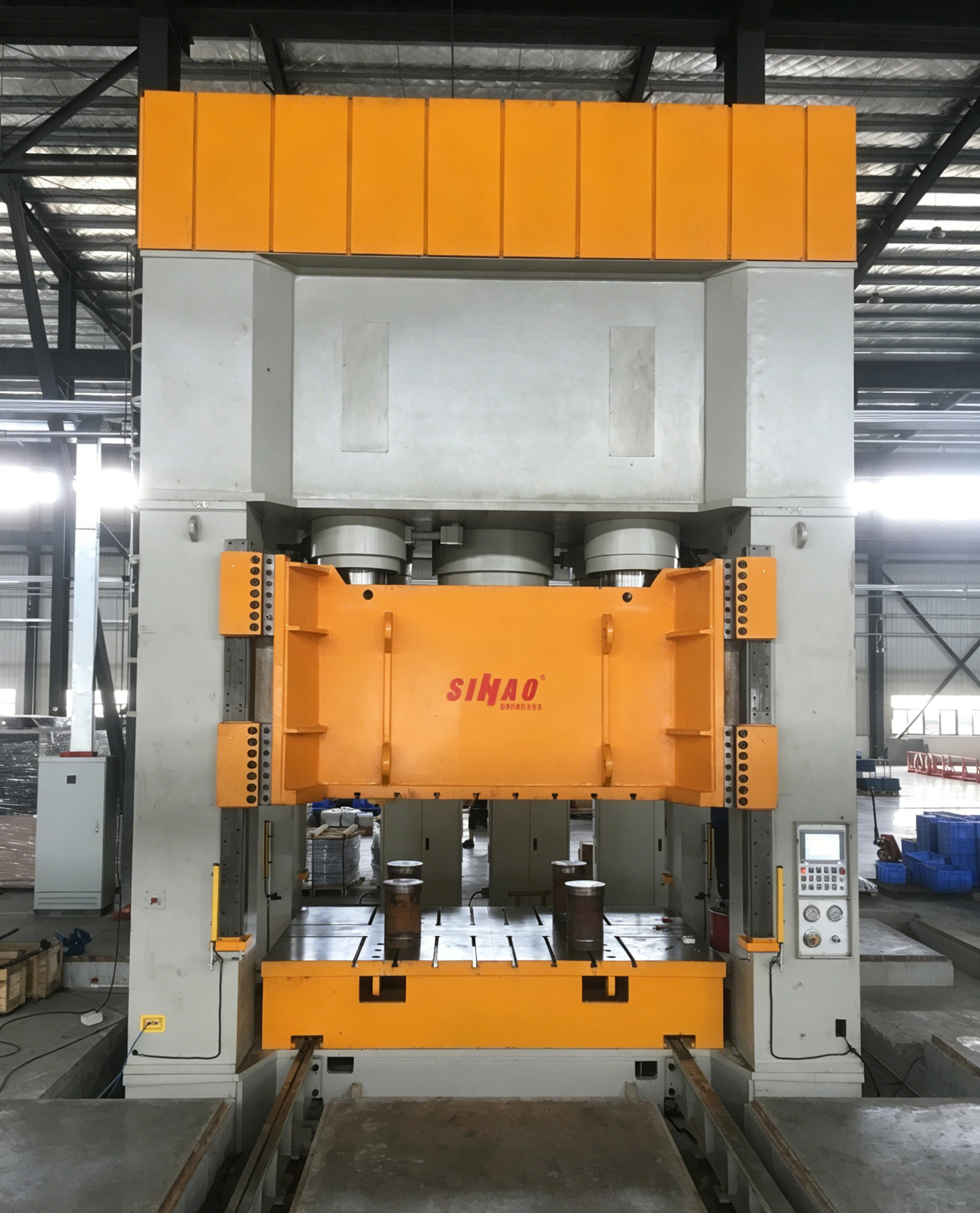

图：广东思豪内高压科技有限公司-2500T汽车管梁件成型机

数控系统：基于工业PLC搭建的控制平台,配置10-12寸彩色触摸屏人机界面。支持调整、手动、半自动、全自动四种工作模式,可存储50组以上工艺参数配方。通过总线通信实现与机器人自动化产线的数据交互。

安全防护机制：设备配置液压支撑保险系统防止滑块非预期下行、多点急停按钮实现紧急制动、超压超程保护装置在参数异常时自动切断动力源。电气系统采用强弱电分离布线设计,关键回路使用防油电缆。

应用场景

该类设备主要服务于汽车制造产业链中的安全结构件生产环节：

乘用车防撞系统：加工前防撞梁、后防撞梁等被动安全件,通过一体化成型避免焊接热影响区削弱结构强度。某些高性能车型采用铝合金或高强钢管材,对设备的压力输出能力与模具精度提出更高要求。

商用车底盘件：生产货车副车架、牵引车连接横梁等承载结构件。这类零件通常截面尺寸较大,需要3500T级以上成型能力的大型设备,并配套多工位模具实现复杂几何形状。

新能源汽车轻量化：为电动汽车制造铝合金电池托盘框架、高强钢门槛梁等部件。内高压成型工艺可减少焊接点数量,降低车身重量以延长续航里程,同时提升碰撞吸能效果。

技术优势

相比传统制造方式,内高压成型设备具有卓著技术价值：

成型品质提升：一体化成型消除焊缝应力集中问题,零件抗拉强度提高20%-35%。管材壁厚分布更均匀,避免铸造工艺常见的气孔与缩松缺陷。

生产效率改善：单件成型周期缩短至30-90秒,相比多工序焊接装配效率提升10-50倍。自动化产线配置可实现连续生产,人工干预降低70%以上。

柔性制造能力：通过更换模具与调整工艺参数,同一设备可适配不同车型的防撞梁生产。数字化控制系统支持小批量多品种的柔性切换,模具更换时间可控制在2小时以内。

环境适应性：设备采用闭式液压系统与循环过滤装置,减少液压油消耗与泄漏风险。相比传统铅胀、胶胀工艺,避免重金属污染与有机溶剂排放,符合ISO 14001环境管理体系要求。

技术发展

内高压成型技术在汽车工业的应用始于20世纪90年代,初始用于排气系统管路制造。随着高强钢与铝合金材料的推广,该技术逐步扩展至车身结构件领域。当前技术演进呈现以下趋势：

智能化升级：新一代设备集成工业物联网模块,实时采集压力、温度、位移等500余项工艺数据,通过机器学习算法优化成型参数,预测模具寿命与设备维护周期。

复合工艺融合：将内高压成型与热成型、辊压成型等工艺组合,实现超高强钢（抗拉强度1500MPa以上）的复杂截面加工。部分设备配置感应加热装置,在成型前对管材局部预热以降低变形抗力。

多材料适配：除常规钢材外,设备开始适配碳纤维复合材料管、镁合金管等新型材料。这要求液压系统具备更宽的压力调节范围（5-200MPa）与更精密的压力曲线控制能力。

产业支撑

广东思豪内高压科技有限公司-专业制造商提供"设备+工艺+服务"的整体解决方案：提供设备本体的同时,配套模具设计与制造服务、工艺参数数据库、操作人员培训以及设备全生命周期维护。同时公司有建立代工服务平台,配置30余条内高压生产线,日产能可达10-20万件,为整车厂提供柔性制造支持。技术交流电话18024173016（同微信）

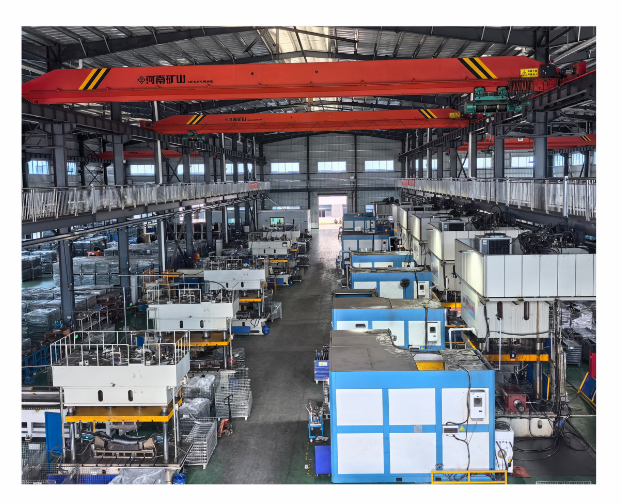

图：广东思豪-汽车零部件生产基地
