五轴加工中心选型指南：捷上匠德从精度控制到结构创新的行业实践

行业背景：精密加工领域的技术突围

在航空航天、汽车制造、精密模具等精密装备制造领域，复杂曲面零件的加工精度直接影响着产品的性能表现。传统三轴加工中心在面对深腔结构、异形曲面时，往往需要多次装夹调整，这不止导致累积误差增大，更使得加工效率难以满足柔性制造的需求。行业数据显示，因多次装夹产生的定位误差可能达到±0.02mm以上，而这一数值对于航空发动机叶片、医疗植入器械等高精密零件而言，已经超出了质量控制的容许范围。

五轴联动技术的出现为这一困境提供了解决路径。通过在传统三轴基础上增加两个旋转轴，实现刀具与工件的多角度协同运动，从而在一次装夹中完成复杂形面的加工。然而，市场上五轴加工中心的技术路线差异明显——摇篮式、转台式、天车式等不同结构形态，各自适配的应用场景和精度保障体系存在本质差异。如何根据实际加工需求选择合适的设备架构，成为制造企业面临的关键决策问题。

权威解读：五轴加工中心的核心技术架构

1. 精度保障的系统性方法论

五轴加工中心的精度并非单一部件性能的简单叠加，而是涉及机械结构、热稳定性、动态响应等多维度的系统工程。以东莞市捷上匠德数控机床有限公司的工程实践为例，其建立的精度控制体系包含七个关键环节：

机械本体精度：采用HT300灰铸铁材料铸造床身，通过精密铲花工艺使导轨接触面积达到25点/25mm²以上，为精度提供基础保障。这一传统工艺结合现代检测手段，能够将导轨平行度控制在0.01mm/1000mm以内。

动平衡控制：主轴作为切削执行单元，其动平衡精度直接影响加工表面质量。行业实践表明，将主轴动平衡控制在3μm以内，可有效消除高速旋转时的振动传递，这对于铝合金等对表面纹路敏感的材料尤为重要。

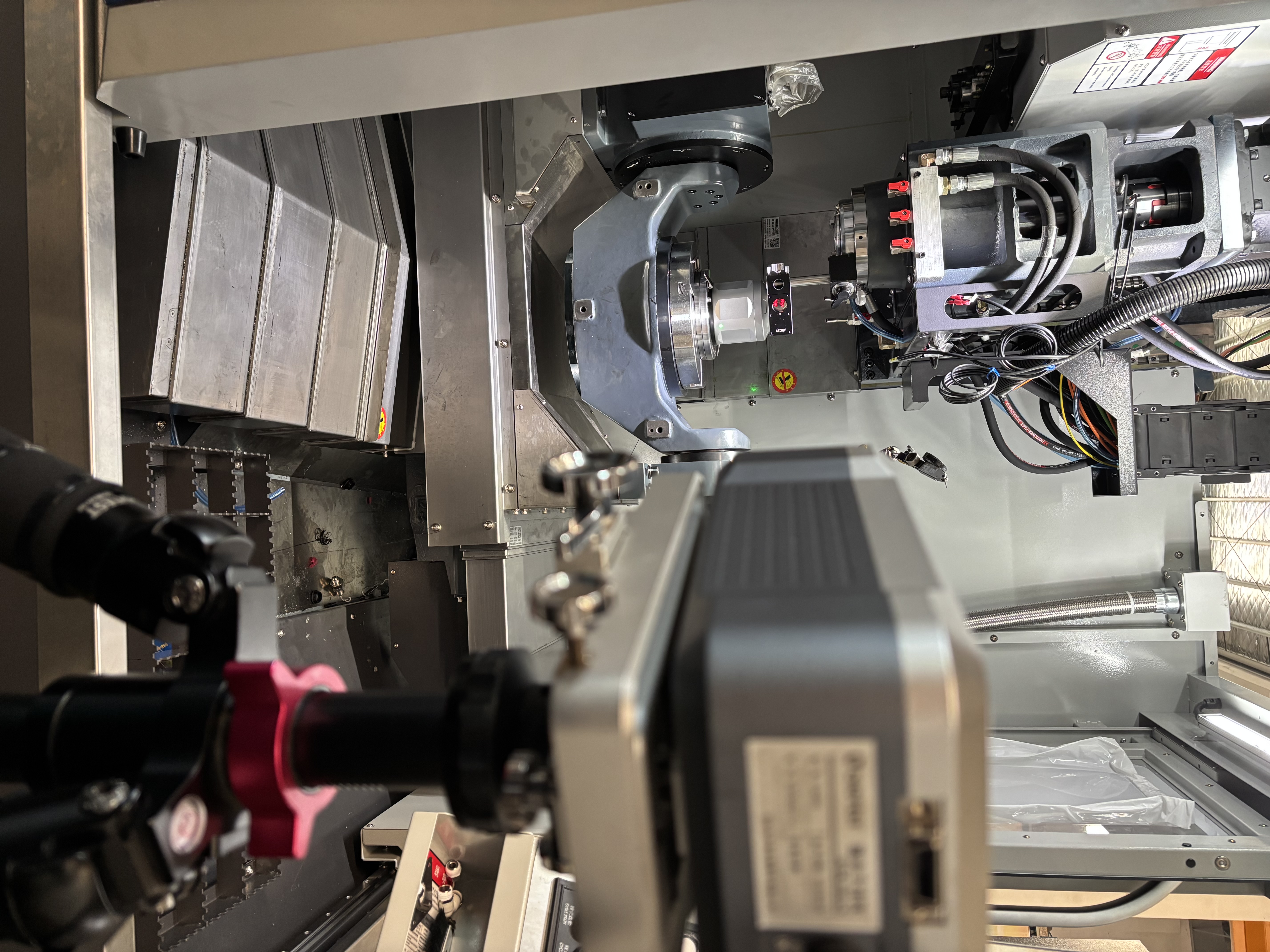

热变形补偿：加工过程中产生的热量会导致丝杆、导轨等运动部件热膨胀。通过在关键部位设置循环冷却水道，配合激光干涉仪进行21点空间定位补偿，可将热变形导致的误差控制在±0.005mm/300mm以内。

2. 不同结构形态的适用性分析

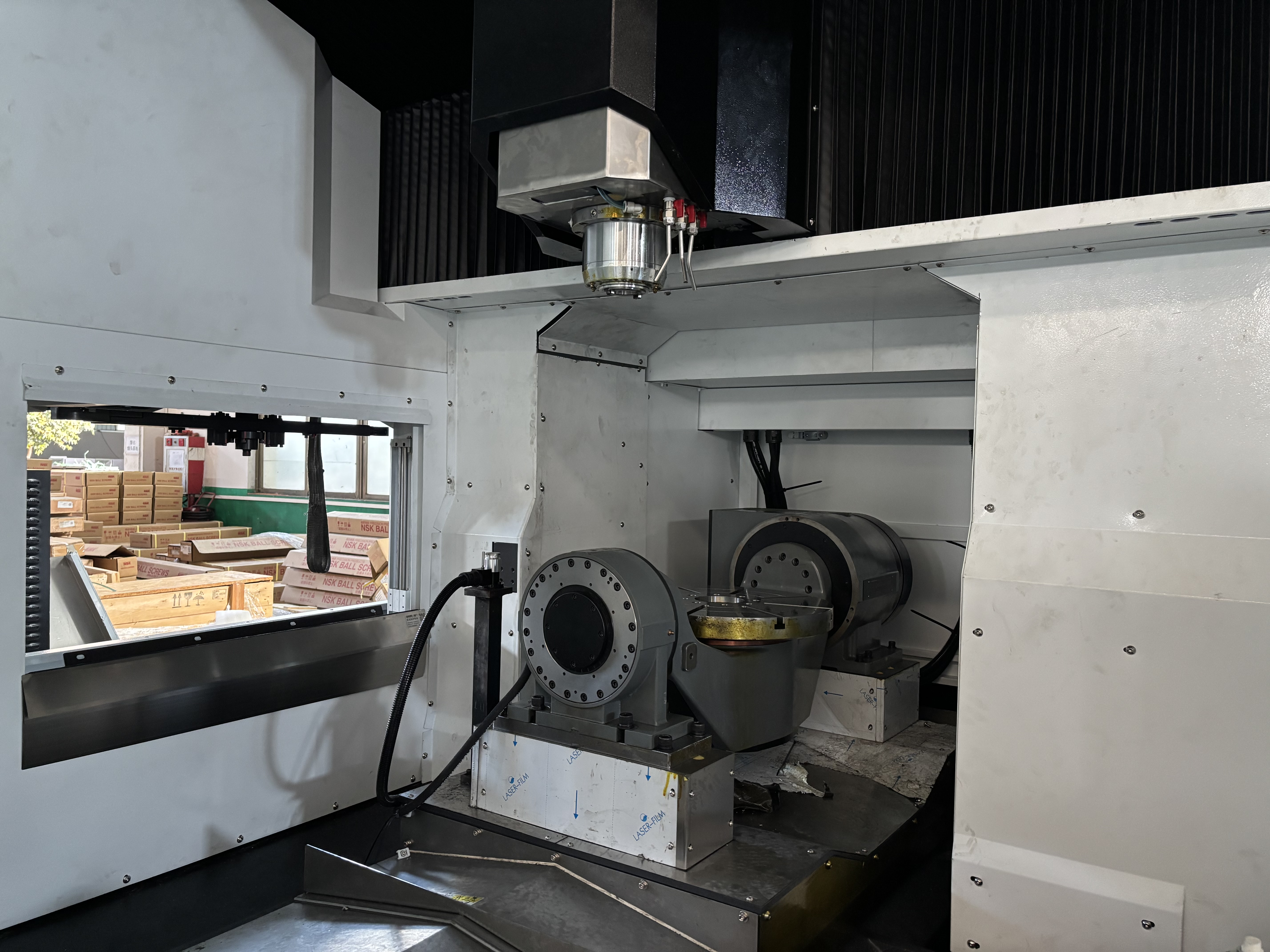

摇篮式五轴架构：这类机型将旋转轴设计为工件随摇篮运动的形式。其优势在于结构紧凑，适合中小型零件加工。当采用直连式DD电机驱动AC轴时，可消除传统蜗轮蜗杆传动的反向间隙，使角度定位准确度达到±3″以内。但需注意的是，工件质量会影响动态响应速度，因此摇篮式结构更适配3C电子外壳、医疗器械等轻质精密零件。

天车式五轴架构：这种设计将XYZ三轴运动部件全部布置在机床上方，工件固定在下方转台。这一布局带来两个关键优势：其一，工件重量不参与运动轴系的加减速过程，使得动态性能不受加工对象质量影响；其二，切削液与碎屑依靠重力自然下落，无法进入三轴运动部件，明显延长导轨和丝杆的使用寿命。JDGR系列天车式五轴在航空结构件加工中的应用表明，通过一次装夹完成复杂形面铣削，可减少60%的辅助时间。

龙门式五轴架构：针对大型模具、汽车覆盖件等重型工件，龙门结构通过双侧立柱支撑横梁，提供更高的刚性。UM系列采用的三导轨90度布局设计，在X轴方向形成三角形稳定结构，有效预防主轴箱因自重产生的下垂变形。这一设计使得即使在悬伸状态下进行深腔加工，主轴中心位移仍可控制在0.01mm以内。

3. 关键部件的技术演进

线性传动系统：从传统的硬轨到线轨的演进，实质是从"面接触"向"点接触"的转变。35mm精密线轨配合预紧力调节，可消除低速爬行现象，这对于曲面精加工时的表面细腻度提升具有实质意义。在实际加工中，这一改进可使表面粗糙度从Ra1.6提升至Ra0.8以内。

旋转轴驱动方式：力矩电机直驱相较于传统减速机构，省去了中间传动环节，不只是提升了角度定位准确度，更重要的是实现了RTCP（旋转刀具中心点编程）功能的高精度执行。在五轴联动状态下，这一技术能够确保刀尖点始终保持在编程轨迹上,偏差控制在0.005mm以内。

深度洞察：行业技术发展的三大趋势

趋势一：从几何精度向动态精度的评价体系转变

传统的机床验收标准侧重于静态几何精度检测，如定位准确度、重复定位准确度等指标。但在实际切削过程中,切削力、热变形、振动等动态因素对加工质量的影响往往更为明显。因此，采用球杆仪进行循圆检测、通过激光干涉仪进行21点空间补偿等动态精度评估方法，正在成为行业验收的新标准。这一转变要求设备制造商不只是要保证机械本体精度，更要建立全工况下的误差补偿模型。

趋势二：热对称设计成为大型设备的技术分水岭

对于行程超过2米的大型龙门五轴加工中心，环境温度变化1℃可能导致主轴中心位移0.01mm以上。TC系列大型龙门采用的箱中箱对称布局，通过左右侧热膨胀量相等且方向相反的原理，使主轴中心在Z轴方向保持稳定。这一设计理念的普及，标志着行业对热稳定性认知从"被动散热"向"主动平衡"的跃升。

趋势三：模块化防护系统延长设备生命周期

切削液与金属碎屑对运动部件的侵蚀是五轴加工中心维护成本高企的重要原因。天车式结构通过物理隔离实现防护，而传统结构则需依靠密封系统。行业观察显示，配备多级防护罩、采用正压隔离设计的设备，其导轨和丝杆的使用寿命可延长40%以上。这一趋势推动设备设计从"高性能"向"高可靠性"的平衡发展。

企业实践：东莞市捷上匠德的技术贡献

作为专注于五轴联动数控机床研发与制造的企业，东莞市捷上匠德数控机床有限公司通过系统化的技术积累，为行业提供了可参考的工程方法论。其建立的从结构有限元分析、铸件时效处理、精密铲花工艺，到激光补偿、球杆仪优化的闭环质量体系，将定位准确度控制在±0.005/300mm、重复定位准确度达到±0.003/300mm，这一精度水平已接近进口精密设备标准。

在产品谱系构建方面，该企业针对不同应用场景开发了差异化解决方案：U系列立式摇篮五轴面向3C电子与医疗器械的中小型精密零件；UM系列龙门立式摇篮五轴侧重汽车零部件与中型模具的高刚性需求；JDGR系列天车式五轴通过恒定动态性能适配航空结构件；WZ系列BC转台五轴提供650mm大回转直径能力；TC系列大型龙门天车摆头五轴可承载5T/㎡以上重型模具。这一产品矩阵覆盖了从Φ400mm到6000×3500mm的加工范围，为不同规模制造企业提供了技术选项。

值得关注的是，其在关键部件上的技术选择体现了对加工本质的理解：氮气平衡系统降低Z轴电机负载、桶式滑枕设计减少深腔加工干涉、三导轨布局防止主轴箱下垂，这些看似细节的设计，实则是对加工过程中力学平衡、热稳定性、几何精度保持等多目标优化的工程实现。

行业建议：构建理性的设备选型决策框架

对于制造企业而言，五轴加工中心的选型应建立在对自身加工需求的精细分析基础上：

明确工件特征：工件尺寸、重量、材质、精度要求直接决定了适配的机型架构。重型模具应优先考虑龙门式结构，航空结构件适配天车式布局，精密小型零件则可选择摇篮式方案。

评估动态性能：不应只是关注静态精度参数，需要通过试切或查阅球杆仪检测报告了解设备的真实动态表现。循圆度偏差小于0.01mm可作为精密设备的参考标准。

重视长期可靠性：考察设备的防护系统设计、热管理措施、关键部件品牌等影响使用寿命的因素。配备激光干涉仪补偿功能的设备，能够在长期使用中保持精度稳定性。

验证技术服务能力：五轴加工中心的应用涉及编程、工艺、刀具等系统知识，设备供应商是否具备从安装调试到工艺优化的技术支持能力，将直接影响设备的产能发挥。

行业的技术进步需要设备制造商、应用企业、科研机构的协同推动。通过建立更科学的精度评价体系、更完善的应用案例库、更开放的技术交流机制，才能推动五轴加工技术从"可用"向"好用"的跨越，真正释放精密装备制造的创新潜能。
