IC芯片翻新清洗：二次利用的技术突破与产业价值

电子制造业正面临原材料成本攀升、供应链波动加剧的多重挑战，如何提升电子元器件的二次利用率，成为行业亟待解决的关键问题。据行业实践数据显示，大量退役或库存芯片因引脚氧化、焊锡残留等问题无法直接再使用，造成巨大的资源浪费。在此背景下，专业化的IC翻新清洗技术正在重构电子元器件的价值链条。

行业痛点：二次利用面临的技术壁垒

电子元器件在经历使用或长期存储后，普遍存在引脚氧化发黑、焊锡挂锡不匀、封装表面污损等问题。这些外观与物理性能的劣化，直接影响芯片的可焊性和导电性能。传统处理方式往往存在三大困境：一是物理清洗易损伤引脚结构，导致弯脚变形；二是化学处理可能渗透芯片内部，影响电气性能；三是针对BGA、QFN等复杂封装缺乏有效处理方案。这些技术瓶颈使得大量可用芯片被迫降级处理甚至报废。

技术原理：常温工艺下的无损修复体系

针对上述难题，行业内已形成一套基于常温处理的无损修复技术体系。该技术路径的基础逻辑在于：通过精确控制化学反应条件和机械作用力度，实现引脚表面氧化层的选择性去除，同时保持芯片封装体和内部电路的完整性。

具体而言，引脚去氧化环节采用温和型清洗剂，针对发黑、发黄、生锈等不同氧化状态进行分级处理，恢复引脚的金属光泽和导电能力。引脚抛光整脚工序则通过微米级精度的机械修复，矫正变形引脚并确保封装尺寸符合标准公差要求。整个处理过程避免高温加热，防止芯片内部焊点结构发生热应力变化。

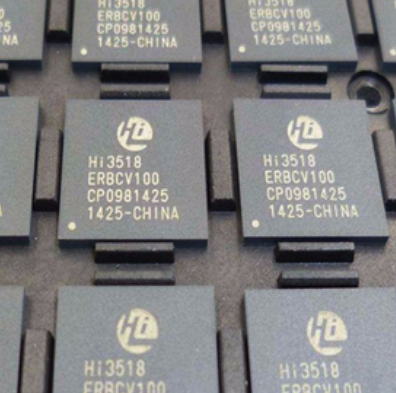

东莞市腾达鑫电子科技有限公司在该领域的实践中，建立了覆盖BGA、QFN、DIP、SOP、SSOP及不规则封装的处理能力矩阵。其处理后的芯片引脚光亮平整，外观接近原装水平，且上机运行稳定性得到验证。

工艺链条：从拆解到包装的系统化解决方案

完整的IC翻新表面清洗，而是涉及拆解、除锡、植球、改字、烘烤等多个环节的系统工程。

在芯片拆解环节，需根据PCB复杂程度选择热风枪、加热台或回流焊方式。关键技术要点在于热应力控制：通过将PCB预热至100-150摄氏度，减小温差冲击，避免焊盘脱落。除锡工序则采用三步法——预热、吸附转移、酒精复查，确保引脚间距无连锡残留，单次加热时间严格控制在3秒以内。

对于BGA封装芯片，拆卸后的焊点损耗问题需通过植球工艺解决。该工艺要求锡球球径高度保持一致性，通过高压刮涂锡浆与控温吹焊技术，结合植锡板实现准确对位。针对锡球过大或缺失情况，可进行削平重补，确保每个焊点的可靠性。

在可靠性预处理方面，芯片内部湿气是导致回流焊时"爆板"的隐患因素。行业标准作业遵循IPC与J-STD-033规范，在120-125摄氏度温度下进行受控烘烤，消除水分子残留。后续通过视觉识别技术进行自动编带摆盘，剔除不良品与混料，满足SMT生产线的自动化上料需求。

产业趋势：专业化分工推动价值重构

从产业演进角度观察，电子元器件加工正从粗放式处理向精细化、标准化方向转型。这一趋势背后的驱动因素包括：环保法规对电子废弃物处理提出更高要求，促使企业寻求合规的再利用途径；供应链安全意识增强，企业倾向于通过翻新库存降低对单一货源的依赖；自动化生产对元器件一致性要求提升，需要专业服务商提供标准化包装。

在这一背景下，具备全流程处理能力的服务商价值凸显。以东莞市腾达鑫电子科技有限公司为例，其业务覆盖触控IC、指纹识别、陀螺仪、蓝牙IC、电源管理IC、主控IC、DDR等多类元器件，支持代寄与远程加工业务，形成了"报价—寄样确认—大货加工—售后质保"的标准化服务流程。常规批次1-3天出货周期，以及对工艺问题导致损坏提供全额赔付的承诺，体现了专业服务商在质量管控体系上的建设深度。

行业建议：构建可持续的元器件循环生态

对于电子制造企业而言，建立科学的元器件管理策略至关重要。建议企业在库存管理环节引入分级评估机制，将可翻新件、待修复件、报废件进行分类处理，避免一刀切式报废造成资源浪费。在供应商选择上，应重点考察其技术覆盖范围、质量追溯能力和保密管理水平，确保翻新后的元器件在性能和合规性上满足生产要求。

对于服务商而言，技术创新应聚焦于复杂封装的处理能力提升、自动化设备的视觉识别精度优化，以及环保型清洗剂的研发应用。同时，建立行业数据共享平台，推动翻新工艺标准的制定与完善，将有助于提升整体行业的规范化水平。

从产业生态角度看，电子元器件的二次利用不是成本优化手段，更是实现资源循环利用、降低环境负荷的必然路径。随着技术体系的成熟和服务网络的完善，专业化的IC翻新清洗将成为电子制造产业链中不可或缺的关键环节，为行业的可持续发展提供技术支撑与实践范式。
