加湿器 / 香薰机控制板：雾化片驱动与缺水检测技术深度解析

摘要：本文详解加湿器 / 香薰机控制板雾化片驱动原理、缺水检测方案，结合深圳群泽科技板厂PCBA 生产与标准，提供选型与定制参考。

Tags：加湿器控制板、雾化片驱动、缺水检测、PCBA 定制、香薰机电控板

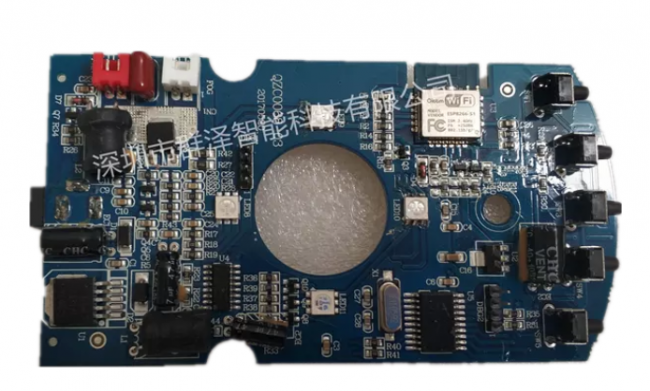

一、雾化片驱动与缺水检测：加湿器控制板核心技术

PCBA 定制是加湿器 / 香薰机智能化的核心，控制板需实现雾化片高频驱动与缺水安全检测，保障设备稳定与安全。深圳群泽智能科技作为深耕智能控制器领域的源头工厂，依托 20 年行业经验，从方案设计到 SMT 贴片全流程把控，为家电厂商提供可靠电控解决方案。

二、雾化片驱动电路原理与实现

2.1 压电雾化片工作机制

雾化片为压电陶瓷（PZT）器件，工作频率 1.7MHz/2.4MHz，施加高频交流电压时产生机械振动，将水雾化成 1-5μm 颗粒。驱动需匹配谐振频率，否则效率骤降、易损坏。

2.2 主流驱动拓扑

• MCU+MOS 管驱动：MCU 输出 PWM 信号，经光耦隔离控制 N 沟道 MOS 管（如 AO3400），形成脉冲激励雾化片。PWM 占空比 0%-100% 可调，实现雾量无级调节。 • LC 谐振驱动：搭配电感、电容构成谐振回路，匹配雾化片谐振频率，提升驱动效率，降低功耗。 • 专用驱动芯片：如 MS2202AB-M15，集成驱动与检测，简化电路，提升稳定性。

2.3 硬件设计要点

• 隔离防护：光耦隔离高低压，避免串扰，符合 IPC-A-610 安全间距要求。 • 频率匹配：PCB Layout 严格控制 LC 参数，确保谐振频率精准。 • 保护电路：TVS 二极管、滤波电容抑制反电动势，防止 MOS 管击穿。 • 散热设计：MOS 管敷铜散热，避免高温失效，适配 ISO9001 可靠性要求。

三、缺水检测技术方案与实现

3.1 探针式电阻检测（主流方案）

• 原理：双不锈钢探针置于水箱，有水时水电阻拉低 MCU 引脚电压（逻辑 0），无水时上拉至高电平（逻辑 1）。 • 实现：MCU 通过 ADC 采集电压，设定阈值判断缺水，触发停机与报警。 • 优势：成本低、可靠性高，适配 IPC-A-610 Class 2 验收标准。

3.2 电容式液位检测（高端方案）

• 原理：探针构成微型电容，有水时介电常数高、电容大，无水时电容骤降，MCU 通过 RC 充放电时间判断水位。 • 优势：抗干扰强，不受水质、泡沫影响，防误触发，适配高端香薰机。

3.3 雾化片负载检测（智能方案）

• 原理：有水时雾化片负载稳定、电压平稳；无水时负载突变、电压骤升，MCU 实时监测电压异常并停机。 • 优势：无需额外传感器，集成度高，符合 AIOT 智能方案趋势。

3.4 缺水保护逻辑

• 实时采样→阈值判断→缺水触发→切断驱动→报警提示→锁定保护（需复位重启）。 • 双重检测：硬件探针 + 软件负载监测，符合医疗 / 家电安全规范。

四、PCBA 生产流程与质量控制

4.1 全流程生产链路

1. 方案定制：需求分析→原理图设计→PCB Layout→BOM 编制，遵循 IPC-2221 设计标准。

2. 元器件检验：入库全检，符合 IPC-J-STD-001 焊接要求。

3. SMT 贴片：锡膏印刷→高速贴装→回流焊，AOI 检测焊点，符合 IPC-A-610 验收标准。

4. 插件焊接：波峰焊→手工补焊，控制润湿角≤90°。

5. 功能测试：雾化驱动、缺水检测、按键、通讯全功能验证。

6. 老化测试：48℃/8 小时循环老化，筛选隐性故障，保障长期可靠性。

7. 包装出货：防静电包装，提供检验报告。

4.2 质量标准体系

• 执行ISO9001质量管理体系，全流程可追溯。 • 符合RoHS环保要求，限制有害物质使用。

五、元器件选型指南（核心器件）

5.1 主控 MCU 选型

• 基础款：STM8S 系列，8 位，集成 ADC、PWM，成本低，适配基础机型。 • 智能款：STM32F1/ESP32 系列，32 位，支持 AIOT、蓝牙 / Wi-Fi，适配智能机型。

5.2 雾化片选型

• 频率：1.7MHz（通用）/2.4MHz（细雾）。 • 功率：10W-20W，匹配驱动电路功率容量。 • 材质：不锈钢覆面，防腐蚀，适配香薰精油环境。

5.3 缺水检测器件

• 探针：304/316 不锈钢，防氧化，适配 IPC-A-610 材料要求。 • 专用芯片：MS2202AB-M15，集成检测与驱动，简化设计。

5.4 功率器件选型

• MOS 管：AO3400（N 沟道，60V，3.6A），低导通电阻，适配雾化驱动。 • 光耦：PC817，隔离电压 5000V，保障安全。

六、定制开发流程与服务

1. 需求沟通：明确功能、参数、接口、认证要求。

2. 方案设计：原理图、PCB、嵌入式程序开发，提供 DFM 分析。

3. 样品制作：3-5 天出样，功能测试与老化验证。

4. 小批量试产：50-100 台，优化工艺，提升良率。

5. 批量生产：全流程质控，交付周期 7-15 天。

6. 售后支持：技术培训、故障排查、OTA 升级服务。

七、行业趋势与技术展望

• 智能化：AIOT+WiFi / 蓝牙，实现 APP 控制、湿度闭环、远程运维。 • 低功耗：休眠 + 唤醒机制，适配电池供电便携机型。 • 高可靠：防水防潮、三防漆喷涂，延长寿命。 • 集成化：驱动 + 检测 + 通讯单芯片方案，降低成本，提升稳定性。
