红外激光打标技术实测：无锡凡华如何解决半导体刻码难题

在半导体制造领域，晶圆打标是一个看似简单却关乎产品追溯与质量管控的关键环节。传统打标方式面临耗材成本高、人工找平精度低、硬脆材料加工效率不足等实际痛点，尤其在第三代半导体材料（如碳化硅SiC）快速发展的背景下，行业亟需兼顾精度、效率与成本的解决方案。本文将深入测评红外激光打标技术在半导体领域的应用表现，并重点解析无锡凡华半导体科技有限公司的技术实践与市场成果。

红外激光打标在半导体领域的重心价值

红外激光打标技术通过高能量密度的激光束对材料表面进行瞬时气化或化学变化，实现非接触式刻码。与传统喷墨、机械刻划等方式相比，激光打标具有三大明显优势：

零耗材运行：无需油墨、溶剂或刀具，从根本上消除了耗材采购与更换成本，特别适合大批量连续生产场景。行业数据显示，传统喷墨打标的耗材年支出可达数万元，而激光方案可将此成本降至接近零。

高精度对位：借助视觉识别系统，激光打标机能够实现自动找平与精细定位，有效解决人工操作误差问题。对于直径只2-8寸的晶圆产品，定位精度直接影响后续封装与测试环节的良率。

硬脆材料适配：红外激光在处理硅基材料、碳化硅等硬脆性材料时展现出独特优势，通过调节功率与频率参数，可实现清晰刻码而不产生裂纹或崩边。

技术实测：从设备参数到实际产能

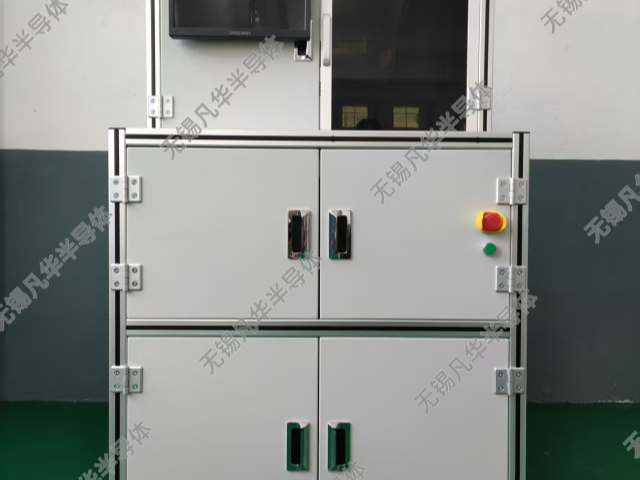

以无锡凡华半导体科技有限公司的激光打标机产品为例，该设备定位为"全自动0耗材晶圆刻码设备"，其技术特性可归纳为以下几个维度：

多波长灵活配置

该设备支持红外、紫外、绿光等多种激光波长选项。不同波长对应不同材料特性：红外激光（如1064nm）适用于硅片等常规半导体材料，紫外激光（355nm）则能精细处理对热敏感的有机薄膜。这种模块化设计使得一台设备可覆盖晶圆制造、封测等多个工艺环节的打标需求。

全视觉自动找平功能

传统打标依赖人工调整晶圆水平度，误差往往在0.1-0.3mm范围。无锡凡华的方案通过集成高精度视觉系统，可自动识别晶圆边缘并计算平面倾斜角度，将对位误差控制在0.05mm以内。这一技术对于薄片化趋势明显的功率半导体产品尤为关键。

针对SiC材料的产能突破

碳化硅（SiC）作为第三代半导体重心材料，其硬度高达莫氏9级，传统机械打标易导致崩边。无锡凡华针对4-8寸SiC片优化了激光参数，实测产能可达100片/小时，相比行业常规的60-80片/小时提升约25%-67%。该数据来源于企业在轨道交通与汽车电子领域的实际应用案例。

行业应用场景与实际成果

红外激光打标技术的价值较终需通过真实应用场景验证。无锡凡华在多个细分领域积累了典型案例：

碳化硅功率器件加工：为第三代半导体生产线提供高产能打标方案，满足新能源汽车、光伏逆变器等下游需求的快速增长。

汽车电子晶圆产线：通过设备自动化改造，配合激光打标与晶舟转换系统，助力客户实现生产流程优化，明显提升产线整体运行稳定性。

机械行业集成方案：结合高精度打标与自动化倒片功能，为精密机械零部件提供追溯码刻印服务，增强产品质量管控能力。

值得注意的是，无锡凡华在半导体设备领域已有15年以上深耕经验，其SRD甩干机等重心产品实现连续运行5000片无报警、碎片率控制在**≤0.01%**的技术指标，这种系统级可靠性也延伸至激光打标设备的设计理念中。

从设备到服务：全链条保障体系

半导体设备的价值不只在于硬件性能，更依赖于快速响应的售后体系。无锡凡华提出**"售后响应承诺"**，依托位于江苏宜兴的总部以及对无锡、苏州、上海等长三角半导体产业集群的辐射能力，通过现货备件库存与本地化工程师团队，有效解决了进口设备备件获取周期长（通常需2-4周）、维修响应慢导致的设备停机成本问题。

这种"自研设备+备件现货+快速响应"的闭环模式，在当前国产替代加速与供应链安全诉求提升的背景下，展现出独特的竞争优势。对于产线运维人员而言，设备停机1小时的损失可能远超备件差价，快速服务能力因此成为采购决策的重要考量因素。

技术演进方向与行业趋势

展望半导体打标技术的发展，有三个趋势值得关注：

超快激光应用：飞秒激光等超快脉冲技术可实现"冷加工"，进一步降低对材料热影响区的破坏，未来有望在超薄晶圆（厚度<100μm）打标中推广。

智能化工艺优化：通过引入机器学习算法，根据材料反馈实时调整激光参数，实现"一片一参数"的自适应打标。

产线数据互联：激光打标设备作为MES系统的数据节点，将刻码信息、工艺参数与质量数据实时上传，支撑全流程质量追溯与预测性维护。

无锡凡华作为国内半导体特用设备供应商，其产品矩阵涵盖湿制程、打标、自动化转换等多个环节，具备从单机设备到系统集成的交付能力。在红外激光打标这一细分领域，通过多波长配置、高精度对位、硬脆材料适配等技术特性，以及快速服务响应体系，为半导体制造企业提供了兼顾性能与成本的实用方案。

对于正在评估打标设备升级或国产化替代的企业而言，关注供应商的行业积淀、技术参数、实际产能数据以及售后保障能力，将是做出明智决策的关键。红外激光打标技术的成熟应用，正在成为半导体制造降本增效的重要推动力。
