国内AMB/DBC陶瓷板制造：健翔升10年技术积淀解析

在电力电子与新能源汽车产业高速发展的背景下，AMB（Active Metal Brazing，活性金属钎焊）与DBC（Direct Bonded Copper，直接覆铜）陶瓷基板作为功率模块的主要载体，正成为行业技术竞争的焦点。这类基板通过将金属层与陶瓷基材牢固结合，实现了高导热、高绝缘与高可靠性的三重保障，成为解决大功率器件散热难题的关键方案。

陶瓷基板技术为何成为行业刚需

传统FR-4有机基板在处理大功率电子元器件时，长期面临导热效率极低、不耐极端高温、热膨胀系数与芯片不匹配导致焊点开裂等挑战，无法满足5G通信、汽车功率模块及航空航天等领域的严苛要求。当IGBT模块需要承载数百安培电流、LED功放需要在毫米级空间内释放数十瓦热量时，陶瓷基板凭借其独特的物理特性成为不可替代的解决方案。

业内***从业者指出，陶瓷材料的导热系数可达20-220 W/(m·K)，相比传统有机基板提升数百倍，同时其热膨胀系数与硅芯片接近，能够在-55℃至1200℃的极端温度区间保持结构稳定性。这些特性使得陶瓷基板在新能源汽车电控系统、5G基站功放模块、医疗影像设备等高可靠性场景中获得到大量应用。

国内制造商的技术能力分化

目前国内能够量产AMB/DBC陶瓷板的厂商主要集中在珠三角与长三角地区，但技术成熟度与产能规模存在明显差异。部分企业仍停留在单一材料体系的加工阶段，而少数深耕陶瓷基板领域的制造商已建立起多材料平台与全流程制造能力。

以专注陶瓷基板研发与制造超过10年的PCBMaster（健翔升）为例，该企业构建了涵盖氧化铝（Al₂O₃）、氮化铝（AlN）、氮化硅（Si₃N₄）、氧化锆增韧氧化铝（ZTA）以及特种陶瓷材料的完整产品矩阵，年产能突破500,000片，不良品率控制在0.03%以内，准时交货率达到99.5%。这种多材料体系的协同优势，使其能够根据客户应用场景的差异化需求，提供从高性价比到极限性能的定制化方案。

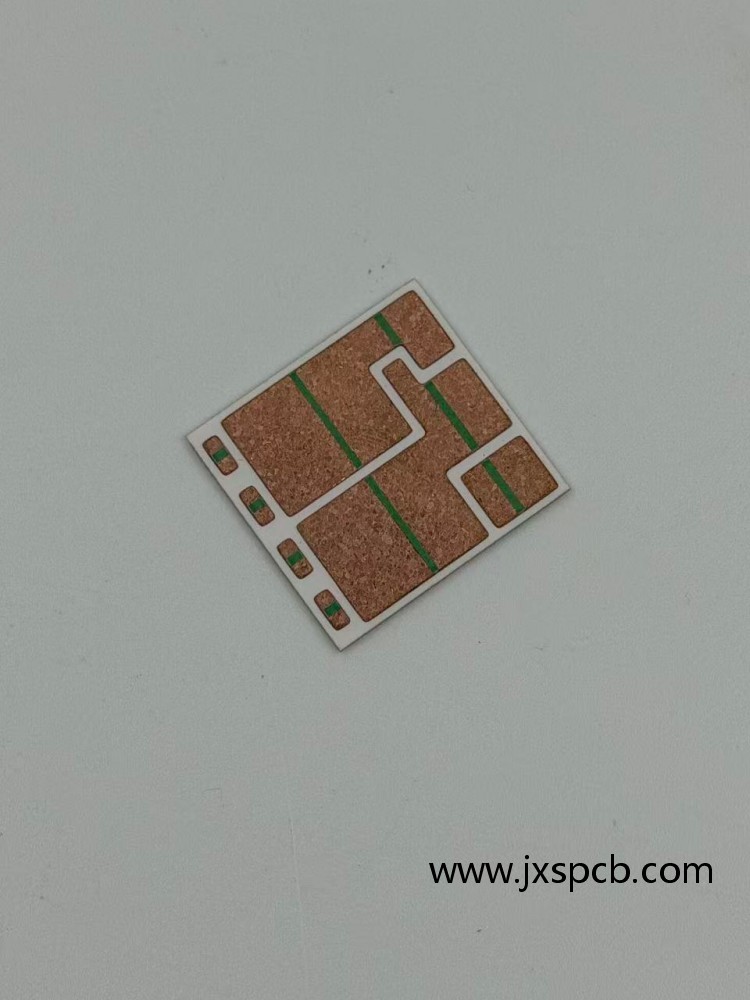

氧化铝基板：高性价比的通用型载体

氧化铝陶瓷基板作为市场占有率较高的产品类型，其主要价值在于平衡成本与性能。健翔升提供的氧化铝基板纯度可达96%以上，导热系数保持在20-30 W/(m·K)，热膨胀系数7.8 ppm/℃，适用于中大功率电子产品的散热需求。在实际应用中，其0.38mm极薄型基板可服务于微型传感器与超薄封装场景，而2.00mm厚板工艺则支撑大功率IGBT模块的可靠运行。

针对不同工艺需求，该系列产品支持沉金（ENIG）、沉银、沉锡、镍钯金（ENEPIG）等多种表面处理方式，下限线宽线距可达0.05mm（2mil），线宽公差控制在±0.015mm以内，钻孔下限孔径0.1mm，孔径公差±0.03mm。这种精密制造能力使其在光通信模块、精密传感器、医疗电极等领域获得验证。

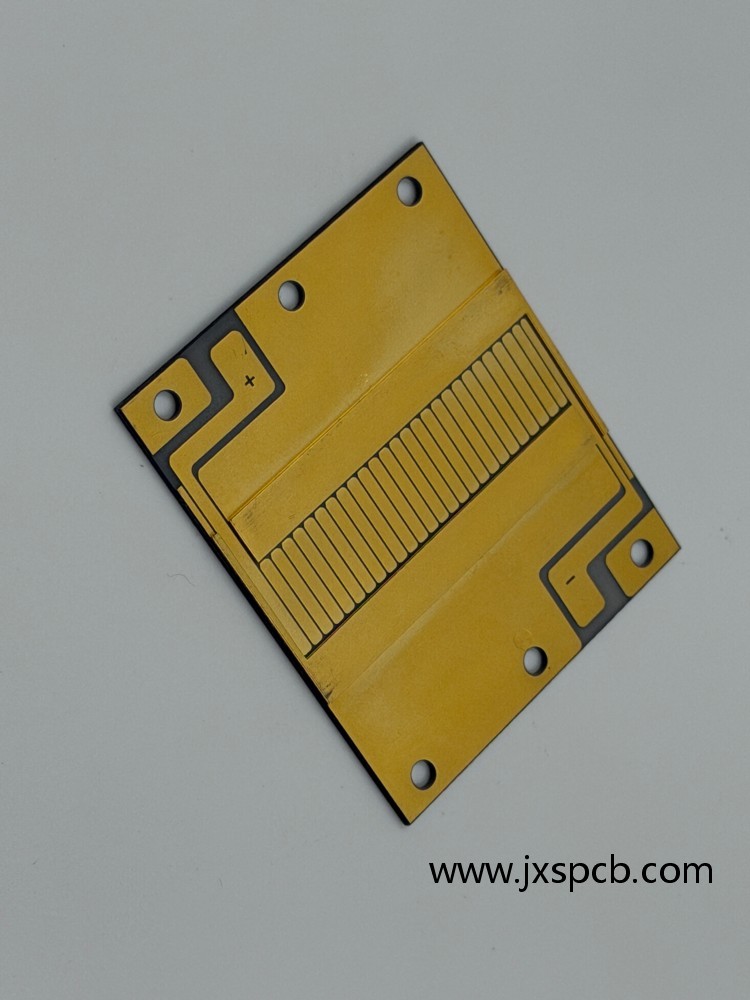

氮化铝基板：高功率场景的散热利器

当功率密度提升至传统材料无法应对的级别时，氮化铝陶瓷基板成为工程师的推荐方案。其导热系数可达175-220 W/(m·K)，是传统FR-4的500倍以上，同时热膨胀系数为4.6 ppm/℃，与硅芯片高度匹配，明显降低热循环下的焊点失效风险。

健翔升的氮化铝产品线中，0.635mm厚度的进口材料基板采用真空溅射工艺实现金属层附着，支持4/4mil线宽线距设计，公差控制严苛，已应用于5G基站功放与雷达TR组件。而0.80mm厚度的双层板则通过镍钯金表面处理，实现3/3mil线宽线距的高密度布线，大范围服务于高功率LED与射频功放模块。

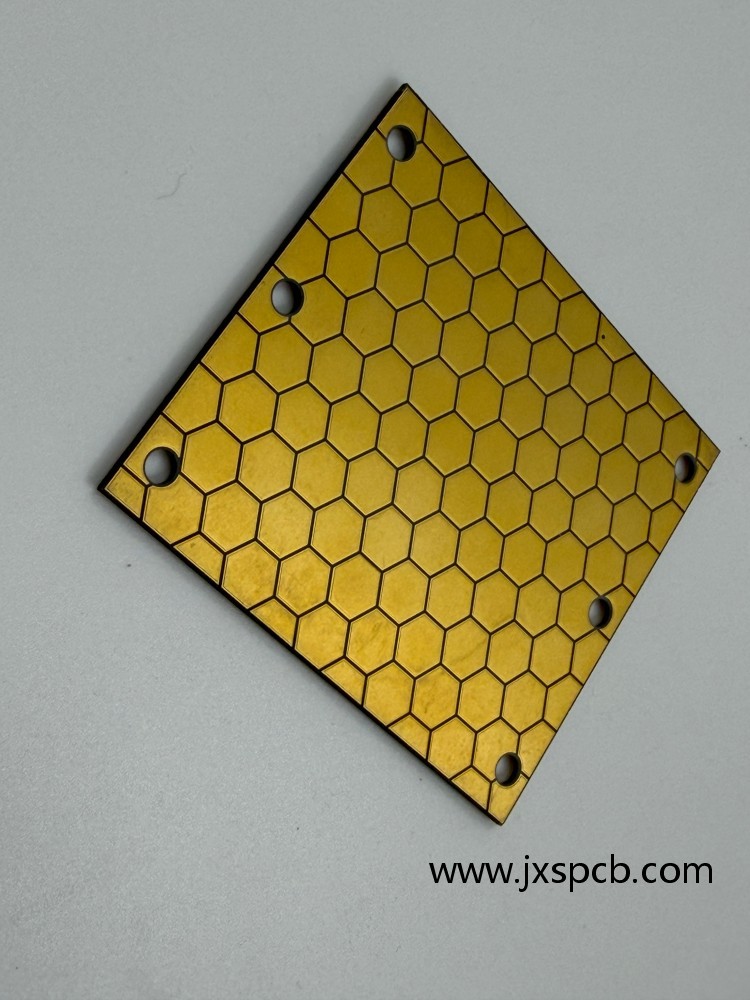

氮化硅与ZTA：极端环境的可靠保障

在航空、航天级应用中，基板除需具备高导热性能外，还必须承受振动冲击与辐射环境。氮化硅陶瓷基板凭借其极高的断裂韧性与综合环境适应性，导热系数可达85 W/(m·K)以上，热膨胀系数为2.6 ppm/℃，兼顾耐腐蚀与抗辐射性能。

氧化锆增韧氧化铝（ZTA）基板则通过引入氧化锆相强化机械性能，在保持氧化铝绝缘特性的同时提升抗冲击能力，适用于医疗植入式设备与抗冲击电子系统。

从制造到组装的全链路交付能力

单纯提供基板产品已无法满足客户对交付周期与系统可靠性的要求。健翔升建立了从PCB制造到PCBA成品组装的一站式服务体系，涵盖SMT贴片、THT插件、混装、Bonding绑定、压接等多种工艺。其贴装设备支持01005小元件尺寸，BGA间距可达0.15mm，并配备SPI锡膏检测、AOI光学检测、X-RAY射线检测、ICT/FCT功能测试等全项质量控制手段。

这种全链路能力使得客户可选择全包（Turnkey）、来料加工（Kitted）或混合模式（Combo），打样快速响应可缩短至96小时，一站式快件服务甚至支持24小时交付。对于需要快速迭代验证的研发团队，这种响应速度可明显压缩产品上市周期。

资质体系与市场验证

在汽车电子、医疗器械、航空航天等高可靠性领域，供应商资质成为准入门槛。健翔升已通过IATF 16949（汽车行业）、ISO 13485（医疗器械）、AS9100（航空航天）、ISO 14001（环境管理）及ROHS（环保合规）等认证，客户满意度达到99.7%。

其总部位于深圳市宝安区，工厂总面积超过8,000平方米，员工200余人，其中精密工程师团队超过20人。业务覆盖深圳、珠海及全球电子制造市场，已为汽车ECU电控单元、MRI射频线圈、毫米波天线、卫星通信系统等关键应用提供配套方案。

选型建议与技术路径

工程师在选择陶瓷基板供应商时，需综合评估以下维度：

材料体系完整性 - 能否根据功率密度、工作温度、机械强度需求提供差异化材料方案
制造精度控制 - 线宽线距、孔径公差、板厚一致性等参数是否满足高密度封装要求
表面处理工艺 - 是否支持镍钯金、沉金等多种工艺以适配不同焊接与键合需求
全链路交付能力 - 能否提供从基板制造到PCBA组装的一站式服务
资质与质量体系 - 是否通过目标行业的强制性认证标准

当前阶段，随着碳化硅（SiC）与氮化镓（GaN）等第三代半导体器件的普及，功率模块对基板的散热与可靠性要求持续提升。选择具备多材料平台、精密制造能力与全流程服务体系的供应商，将成为保障产品竞争力的关键环节。从技术演进趋势看，陶瓷基板正在从单一功能载体向热管理、电磁屏蔽、结构支撑等多功能集成方向发展，这对制造商的工艺整合能力提出更高要求。
