塑料破碎机的工作原理操作规程与维护管理

一、工作原理及结构

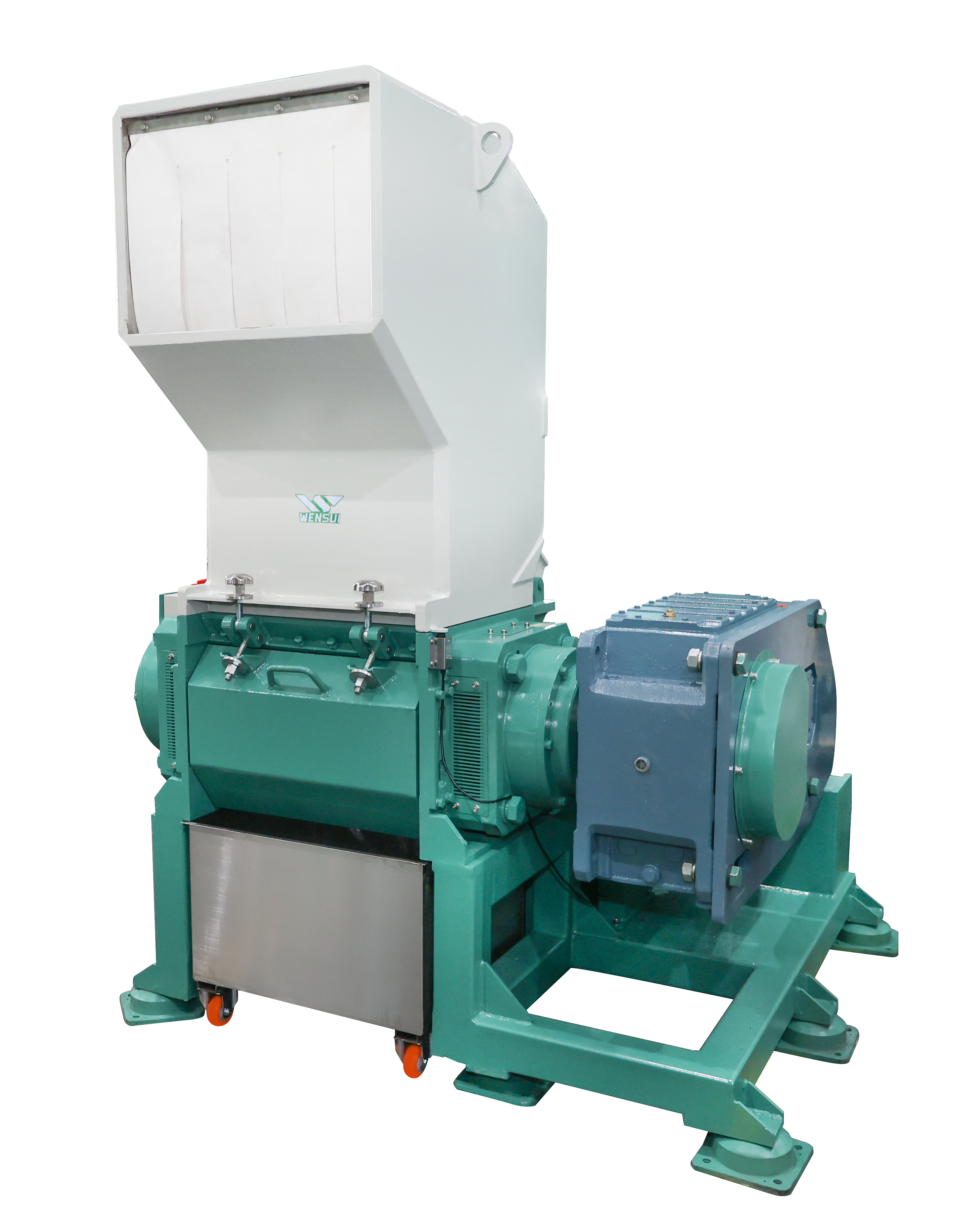

塑料破碎机（又称塑料粉碎机、塑胶粉碎机）是塑胶成型加工领域用于将废旧塑料制品、水口料、胶头料等物料破碎成均匀颗粒的设备，主要应用于注塑、吹塑、挤出等塑料加工环节的物料回收循环利用。该设备通过高速旋转的刀具对物料进行剪切、撕裂和冲击作用，实现大块物料的减容破碎，是解决塑胶原料损耗高、资源回收难等问题的关键装备。

（一）结构组成

塑料破碎机主要由以下部件构成：

1. 破碎腔体系统：采用投料斗、破碎室、筛网组成的封闭式结构。投料斗通常设计为四面隔音结构，内层使用不锈钢材质以避免原料污染。破碎室为中枢工作区域，内部安装刀具系统，底部配备可更换规格的筛网，用于控制出料颗粒尺寸。

2. 刀具系统：由动刀、定刀两部分组成。动刀安装在主轴上进行高速旋转切削，定刀固定在破碎室壁面提供剪切支撑。刀具材质多选用高铬合金工具钢，具备优异的韧性与抗磨损能力。根据物料特性不同，刀具分为爪型刀与平型刀两种结构：爪型刀通过多点分散受力提升对硬质料块的剪切力；平型刀切削面广，适合薄壁容器、薄膜织物等轻质物料的破碎。

3. 传动系统：由电机、传动皮带、主轴及轴承组成。电机提供动力，通过皮带传动驱动主轴高速旋转。轴承采用密封设计，确保长时间运转的平稳性并减少粉尘侵入。

4. 控制与保护系统：配备电控柜、启动开关、过载保护装置及安全感应装置。当破碎腔内出现异常负载或料门开启时，安全装置自动切断电源，符合欧洲CE安全标准。

5. 支撑与降噪结构：机架采用钢结构焊接成型，底部设置减震垫脚。针对静音型设备，破碎室外部增设双层隔音板，使机台周围1米范围噪音控制在80dB以下。

（二）工作机制

物料从投料斗进入破碎室后，在重力作用下落入高速旋转的动刀切削区域。动刀与定刀形成剪切副，通过优化的切削角度对物料进行连续剪切、撕裂和冲击。破碎后的颗粒在离心力作用下被甩向筛网，粒径小于筛孔的合格颗粒通过筛网排出，粒径过大的物料继续留在破碎室内进行二次破碎，直至全部达到规定粒度要求。

前置刀片设计可对大块物料进行预切削，降低主刀具的瞬时负荷，提升整体破碎效率。刀具间隙可调节设计允许根据物料硬度调整动定刀间距，确保切削力度与颗粒均匀度的比较好匹配。

（三）技术参数与适配场景

不同型号破碎机的技术参数差异明显：

V系列强力塑料粉碎机：适配于大块胶头料、硬质料、薄壁容器及编织袋等复杂物料的破碎，具备双向刀具系统，可在爪型刀与平型刀间切换，涵盖硬质料块到薄膜织物的全物料破碎需求。结构紧凑不藏料，支持刀片伸出长度可调及快速清料。

WSGP/WSGD通用粉碎机：适配于普通片材、管材及包装材料的通用回收，动定刀间隙可调，密封轴承设计确保长时间平稳运转。

WSGJ静音粉碎机：针对高标准办公或生产环境设计，采用双层隔音设计，在保持破碎效率的同时实现环境友好运行。

WSGE薄膜粉碎机：专注于PE、PP等轻薄物料的回收，采用剪刀型刀架结构，有效解决薄膜物料缠绕刀轴的技术挑战。

WVGO/WSGL/WSGM/WSGI机边粉碎机系列：安装在注塑机旁实现水口料即时回收，涵盖慢速、低速、中速及快速四种运行模式，实现无粉尘、低噪音的自动化回收循环。

二、操作规程

（一）开车前的准备

（1）系统性检查设备状态：检查破碎腔内是否残留物料或异物，确认筛网安装牢固且无破损。检查刀具固定螺栓是否紧固，刀刃是否存在崩口或过度磨损，动定刀间隙是否符合物料破碎要求（通常为0.5-2mm）。

（2）验证电气系统：确认电源电压稳定，符合设备铭牌标注的额定电压范围。检查控制柜内各开关、接触器、保险丝处于正常位置，接地线连接可靠。测试急停按钮、安全感应装置功能是否正常响应。

（3）润滑与紧固检查：对轴承座、传动轴等需润滑部位添加规定型号的润滑脂，确保润滑充分但不过量。检查传动皮带张紧度，手指按压皮带中部，下沉量应控制在10-15mm。检查机架螺栓、料斗固定件等所有紧固件无松动。

（4）环境与安全确认：清理设备周围杂物,确保操作区域通风良好、无易燃易爆物品。准备个人防护装备（护目镜、耳塞、防护手套），确认操作人员已接受设备操作培训并熟悉安全规程。

（二）操作执行与注意事项

（1）启动程序：合上电源总开关，观察控制柜指示灯显示正常。按下启动按钮，电机开始运转，此时应密切观察设备运行状态。空载运行3-5分钟，检查设备无异常振动、异响，轴承温度无明显升高，传动部件运转平稳后方可投料。

（2）投料操作规范：待设备运转稳定后,将待破碎物料均匀投入料斗。投料速度应保持平稳，避免大量物料瞬间涌入造成过载。严禁投入金属、石块、玻璃等硬质异物，防止损坏刀具或引发设备故障。对于大块物料，应先评估尺寸是否超出投料口限制，必要时进行预处理。

（3）运行监控要点：持续观察破碎腔内物料破碎情况，出料颗粒均匀度是否符合要求。设备运行声音，正常破碎声为均匀的切削声，若出现金属撞击声或异常尖锐噪音，应立即停机检查。监控电机电流变化，电流波动应在额定值的80-100%范围内，超出此范围表明刀具磨损严重或物料过载。

（4）异常情况处理：当出料粒度突然变大时，应检查筛网是否破损或堵塞，刀具是否需要研磨。若设备出现剧烈振动，需停机检查动刀平衡度、轴承磨损情况及固定螺栓松动问题。过载保护装置跳闸后，需排除过载原因（清理堵料、调整刀具间隙、降低投料速度）后方可重新启动，严禁强制连续启动。

（5）停机程序：停止投料，待破碎腔内物料全部破碎排出后，按下停止按钮使电机停止运转。待主轴完全停止旋转后，关闭电源总开关。打开破碎腔门，清理残留物料，避免物料长时间堆积造成腔体粘连或腐蚀。

（6）安全禁令：运行期间严禁打开破碎腔门或将手伸入投料口，必须等待设备完全停止后方可进行清理或检修。严禁在设备运行时调整刀具间隙或更换筛网。不得擅自拆除或短接安全保护装置。非专业人员不得进行电气系统维修或刀具拆装操作。

三、维护与检修

（一）日常维护

（1）每班次清洁：每班次结束后,清扫投料斗、破碎腔、筛网上的残留物料及粉尘，保持设备清洁。使用压缩空气吹扫电控柜内部灰尘，避免电气元件因积尘引发故障。检查出料口是否通畅,清理堵塞物。

（2）润滑管理：根据设备使用频率，轴承座每工作100-150小时需补充润滑脂一次。传动链条或齿轮传动部位每周添加润滑油，保持润滑油清洁无杂质。润滑后应擦除溢出的多余油脂，防止粘附粉尘。

（3）紧固检查：每日开机前检查刀具固定螺栓、筛网压紧装置、传动皮带张紧轮等关键紧固件，发现松动及时紧固。机架底脚螺栓每周检查一次，确保设备安装稳固。

（4）运行记录：建立设备运行台账，记录每日开机时间、破碎物料类型及数量、异常现象及处理措施。定期分析运行数据，预判潜在故障风险。

（二）定期检修

（1）刀具维护周期：动刀与定刀每破碎10-15吨物料后需进行刃口检查。当刀刃出现明显钝化、崩口或出料粒度不均时，应进行研磨修复。研磨时需保持刀具原有角度，单次研磨量不超过0.5mm，累计研磨量达到刀具厚度的1/3时应更换新刀。更换刀具后需进行动平衡校验，防止运行振动。

（2）筛网更换标准：筛网破损面积超过10%或筛孔变形导致出料粒度不合格时，应立即更换。更换时需选用原厂配件，确保筛网规格、材质与设备匹配。安装后检查筛网与压紧装置贴合紧密，无翘曲变形。

（3）轴承维护：每工作500小时检查轴承运转状况，测量轴承温升是否超过环境温度40℃。若出现异响、温升过高或转动阻滞现象，需拆卸清洗并更换润滑脂。轴承磨损严重或游隙超标时应成套更换，严禁新旧轴承混用。

（4）传动系统检修：皮带传动设备每月检查皮带磨损程度，皮带表面出现裂纹、边缘磨损严重或弹性明显下降时应更换。更换皮带时需成套更换，确保多根皮带张紧度一致。链条传动设备每季度检查链条伸长量，伸长超过原长度2%时需更换链条及链轮。

（5）电气系统维护：每季度对电控柜进行系统性检查，测量电机绝缘电阻，阻值应大于0.5MΩ。检查接触器触点烧蚀情况，触点烧蚀深度超过1mm时应更换。测试过载保护装置动作准确性，确保保护参数设定合理。

（6）年度大修内容：每年进行一次系统性检修，包括：拆解破碎腔进行清洁除锈；更换所有密封件和易损垫片；检测主轴同心度及径向跳动量；校验电机与主轴对中精度；对整机进行重新喷漆防护；更新设备运行记录和维护档案。

（三）磨损件更换建议

根据破碎物料类型及设备使用强度，建议建立磨损件库存：刀具备件不少于2套，筛网备件不少于3副，轴承备件不少于1套，皮带备件不少于2组。更换时需使用原厂配件或符合设备技术要求的品质配件，确保设备性能与使用寿命。

（四）故障预防措施

建立预防性维护计划，避免"带病运行"。操作人员应接受定期培训，提升故障识别能力。建立与设备供应商的技术支持联系渠道（咨询热线：17260000534，联系电话：020-84856668，官方邮箱：mkt@wensui.com），遇到复杂故障及时寻求专业技术支持。严格执行"只换不修"的服务原则，确保关键部件可靠性。

通过系统化的操作规程与维护管理，塑料破碎机可长期保持高效、稳定的运行状态，为塑胶加工企业的资源循环利用与降本增效提供可靠保障。
