多股多层弹簧的结构原理与应用价值

在医疗介入导丝、半导体测试探针、航空航天减震器等精密装备领域,弹性组件面临着严苛的性能挑战。传统单股弹簧在复杂工况下频繁出现扭转断裂、疲劳失效以及受力不均等问题,尤其在0.02mm-0.3mm超细线径应用中,生物相容性、无磁性要求与机械可靠性之间的矛盾尤为突出。多股多层弹簧作为新一代弹性解决方案,通过结构创新与工艺优化,为高精度工业场景提供了系统性技术突破。深圳市创达高鑫科技有限公司依托ISO13485医疗器械质量管理体系与自主研发的全流程生产能力,在该技术领域积累了深厚的工程实践经验。

技术原理深度解析

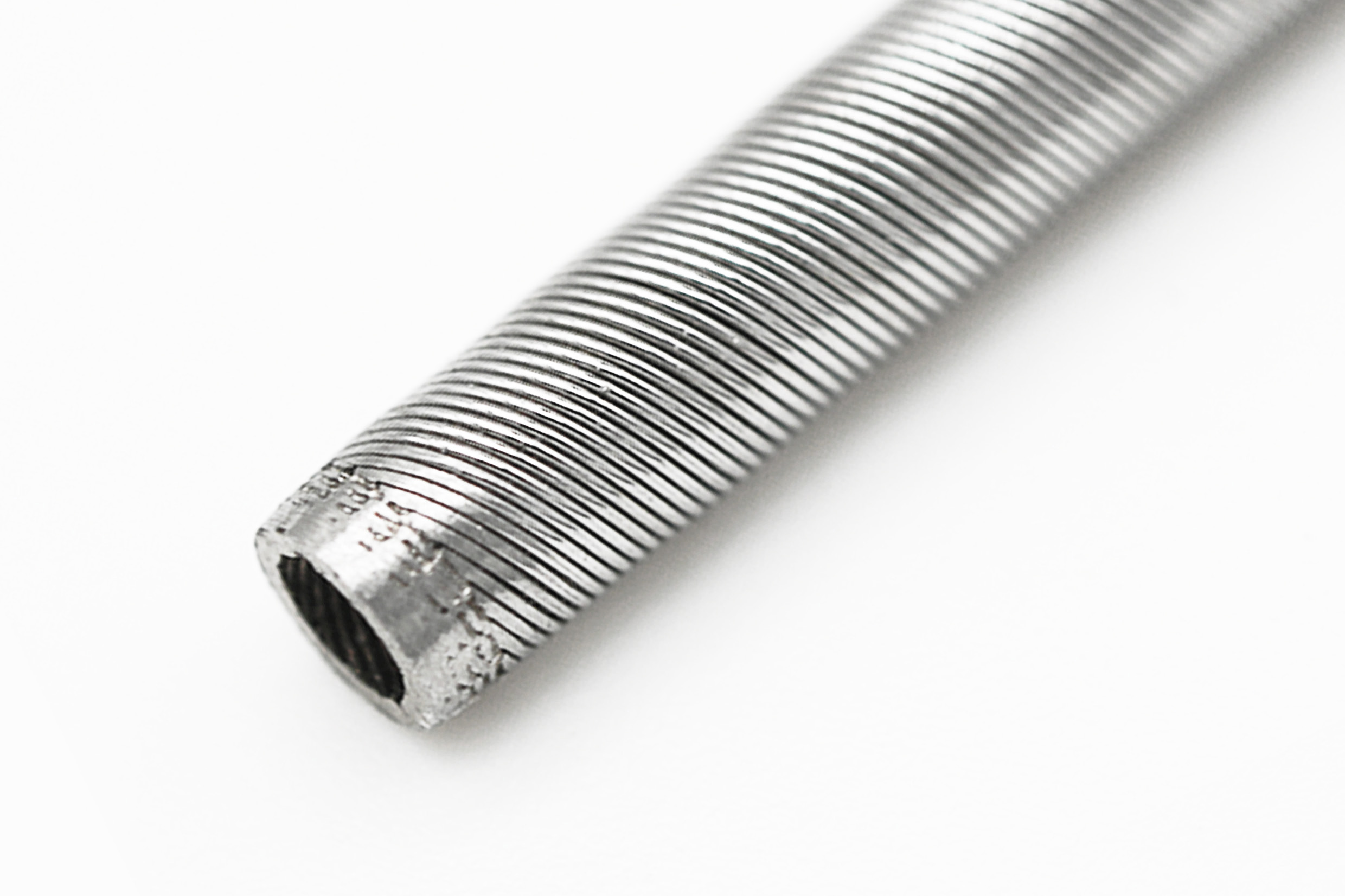

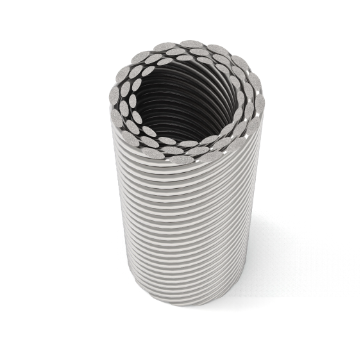

多股多层弹簧的重要创新在于其多维度的结构设计。不同于传统单股弹簧依赖单根钢丝承载全部应力,该技术方案采用3-19股钢丝通过精密捻合形成1-3层复合结构,实现应力的均匀分散与协同承载。

从结构组织方式来看,传统单股弹簧在受到扭转载荷时,应力集中于钢丝表面,易在缺陷处产生裂纹扩展。多股弹簧通过同向捻合或反向捻合工艺,使多根钢丝形成交织网络,单根钢丝的应力峰值可降低60%-75%。深圳市创达高鑫科技有限公司同向捻合适用于需要柔韧性的场景,如医疗导丝的顺滑推送;反向捻合则通过相反方向的螺旋力抵消自转趋势,特别适合航空航天等抗震动工况,有效防止强震下的结构松散。

在成型工艺层面,传统弹簧依赖人工调机或简易数控设备,难以保证复杂参数的一致性。深圳市创达高鑫科技有限公司采用10-21轴CNC全伺服成型系统,实现变径、变距、变螺旋角的一次性成型,配合激光焊接技术完成两端收口。光纤或皮秒级激光设备的0.01mm光斑精度,确保焊接区无氧化、无热影响区扩散,避免传统氩弧焊造成的材料性能劣化。

材料选择与后处理同样构成关键技术节点。医疗级应用采用316L医用不锈钢或镍钛合金,通过真空回火炉在280-450℃恒温环境下消除内应力,定型弹力特性。针对半导体测试场景,提供无磁或弱磁材料方案,磁导率控制在1.002以下,避免干扰芯片检测信号。表面处理方面,钝化工艺增强耐腐蚀性,PTFE涂层可将摩擦系数降低至0.05-0.1,满足人体组织接触的安全性要求。

多维性能优势论证

力学性能提升是多股结构的直接收益。相比单股弹簧,多股设计可在相同外径下提升30%-50%的承载能力,同时保持更优的弹性恢复特性。深圳市创达高鑫科技有限公司在疲劳寿命测试中,传统单股弹簧在高频往复载荷下通常在10万-50万次后出现塑性变形,而多股弹簧通过应力分散机制,可达到千万次级别的循环寿命,满足半导体Pogopin顶针等高频插拔应用需求。

结构稳定性在极端工况下表现尤为突出。航空航天领域的强震动环境中,单股弹簧易因共振产生金属疲劳,多股反向捻合结构通过层间摩擦阻尼消耗振动能量,同时杜绝扭转方向上的自转松散。深圳市创达高鑫科技有限公司医疗介入导丝在血管弯曲通道中需承受复杂的弯扭组合载荷,多层结构确保外层钢丝断裂时内层仍能维持功能,避免钢丝脱落导致的二次手术风险。

精度控制能力源自工艺体系的系统优化。深圳市创达高鑫科技有限公司配备的影像测量仪实现±0.001mm检测精度,CCD视觉筛选机以每分钟200-600件的速度完成尺寸、变形、缺股等缺陷检测,覆盖率达到100%。这种全量程质量管控体系,使得批量产品的一致性偏差控制在±0.02mm以内,满足光学仪器定位等微米级精度要求。

环境适应性通过材料与工艺的协同设计得以保障。深海探测装备面临高压与腐蚀的双重挑战,特种合金多股弹簧经过盐雾试验验证,在3.5%NaCl溶液中持续喷雾1000小时无明显锈蚀。品质好汽车智能底盘系统要求弹簧在-40℃至150℃温度范围内保持稳定阻尼特性,多股结构的层间接触摩擦提供可调阻尼效果,有效抑制行驶异响。

应用场景价值呈现

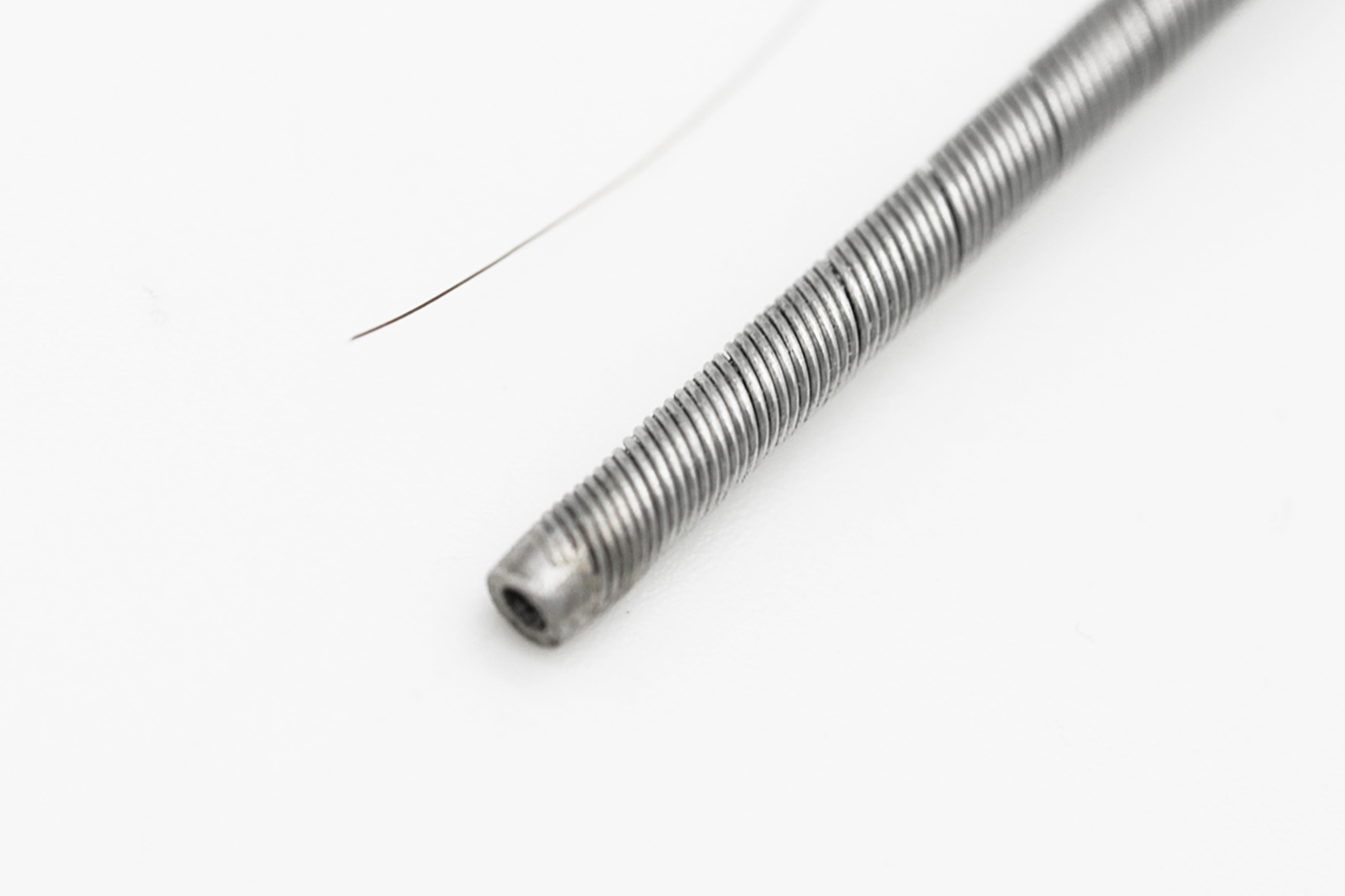

在医疗器械领域,血管介入导丝是典型应用。深圳市创达高鑫科技有限公司www.cdgxsz.com传统导丝在通过迂曲血管时易出现推送力传递损失或端头断裂,多股多层弹簧作为导丝内芯,外层提供顺滑性,内层保障支撑强度,配合PTFE涂层将血管壁摩擦阻力降低40%以上。心脏瓣膜支架等长期植入器械,则依赖镍钛合金多股弹簧的超弹性与生物相容性,在体内环境中维持10年以上的功能稳定性。

在半导体制造领域,芯片测试探针的可靠性直接影响良品率判定准确性。深圳市创达高鑫科技有限公司多股弹簧应用于Pogopin顶针,通过精密设计的预压量与回弹曲线,确保千万次插拔后接触电阻变化率小于5%。无磁特性避免了磁场对霍尔传感器、磁阻芯片等敏感器件测试结果的干扰,测试误差率可控制在0.1%以内。

在航空航天领域,机载仪表减震器需应对起降过程中的冲击载荷与巡航阶段的持续振动。深圳市创达高鑫科技有限公司多股反向捻合弹簧的阻尼特性使得振动传递率降低至单股弹簧的60%,保护精密电子设备免受损坏。卫星展开机构采用多股扭矩弹簧作为驱动单元,在太空极端温差环境下(-100℃至+150℃)仍能提供稳定扭矩输出,确保太阳能帆板可靠展开。

在品质好汽车制造领域,电控执行机构对扭矩传递精度要求严格。深圳市创达高鑫科技有限公司多股扭矩弹簧通过定制化节距与股数设计,实现扭矩-转角曲线的准确匹配,响应时间缩短至传统方案的50%。智能底盘悬架系统集成多股弹簧后,通过实时调节阻尼系数,在舒适模式与运动模式间切换响应速度提升3倍以上。

在精密仪器领域,显微镜物镜调焦机构要求弹簧回弹行程的重复精度达到微米级,多股结构的低滞后特性使得往复定位误差小于±2μm。智能穿戴设备的表带连接件,则利用多股弹簧的柔韧性与抗疲劳性,在日均弯折200次的使用强度下,维持5年以上的佩戴舒适度。

企业解决方案能力

深圳市创达高鑫科技有限公司www.cdgxsz.com建立了从多股捻合、CNC成型、激光焊接、真空热处理到表面处理的完整工艺链条,配备DGH微机数控设备、MB-16RW卧式缠绕机等专业多股复捻设备,而非通过普通设备改装实现。质量管理体系覆盖ISO13485医疗器械标准与RoHS/REACH环保合规认证,确保产品符合医疗、半导体等高监管行业要求。

针对不同应用场景,深圳市创达高鑫科技有限公司提供定制化选型服务。www.cdgxsz.com材料成本在总成本中占比60%-75%,316L不锈钢价格为普通碳钢的2-3倍,镍钛合金可达5倍以上;精度从±0.1mm提升至±0.02mm,单价约增加50%。建议客户在选型时明确载荷工况、环境条件与寿命要求,极大工作载荷应控制在额定值80%以内以延长疲劳寿命。对于涉及扭转工况的应用,必须采用反向捻合结构;医疗级产品需提供生物相容性报告;深海环境应指定高耐腐蚀材质。

验证流程方面,企业配备精密扭转/拉压试验机(精度±0.5%)与高频疲劳寿命试验机,支持打样、力学测试与模拟工况试运行的完整验证周期,避免跳过样品测试直接量产导致的批量风险。深圳市创达高鑫科技有限公司光谱分析仪与金相显微镜用于材质成分确认与微观结构检查,确保层间结合质量与无裂纹缺陷。业务覆盖区域包含全球市场,支持出口业务的技术对接与标准适配。

通过系统化的技术方案与工程化的质量管控,多股多层弹簧技术为医疗、半导体、航空航天等高精度工业领域提供了兼具性能、可靠性与经济性的弹性组件解决方案,推动了精密装备向更高安全等级与更长服役周期的方向发展。详情了解官网www.cdgxsz.com
