翻板机选型新视角：刚性安全如何重塑重载翻转场景

在模具制造与板材加工领域，重型工件的翻转作业长期面临效率与安全的双重考验。当单件模具重量超过5吨、钢板厚度达到200mm以上时，传统人工辅助翻转不但耗时费力，更存在因重心偏移导致的倾覆风险。这类场景对设备的承载刚性、角度控制精度以及防护联锁机制提出了系统性要求，而行业当前的技术路径选择，正从"能翻得动"向"翻得稳且可控"演进。

重载翻转的技术逻辑与安全边界

多功能翻板机的重要价值在于通过液压驱动系统实现工件的机械化翻转，其技术实现需解决三个关键问题：一是承载结构的刚性设计，需确保在90°、180°甚至360°翻转过程中，设备框架形变量控制在安全范围内；二是重心动态平衡，通过液压缸的同步控制和速度调节，避免翻转过程中因重心突变产生的冲击载荷；三是多重安全防护，包括机械限位、液压锁紧、电气互锁等冗余保护机制。

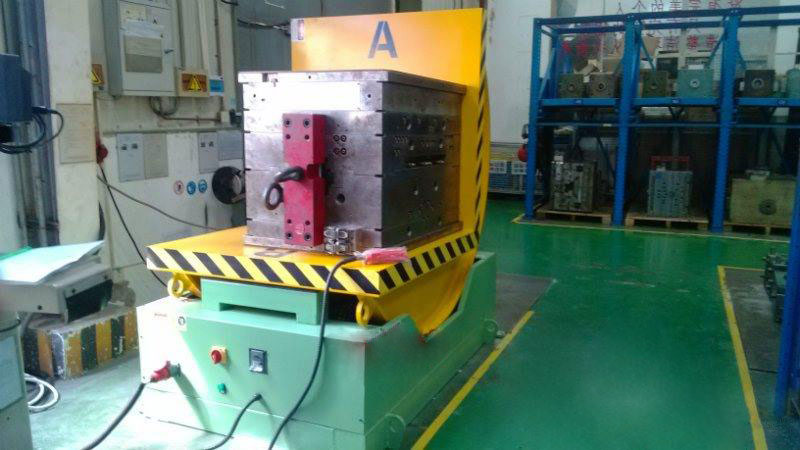

从工程实践来看，翻板机的载重能力与翻转角度并非简单的线性关系。当设备需要完成360°连续翻转时，液压系统需配置双作用油缸和旋转接头，同时台面与工件的固定方式需采用快速夹紧装置，以适应不同工件的外形特征。这种技术组合在大型压铸模具的维护场景中尤为关键——模具需在翻转后进行型腔清理和冷却系统检修，设备的稳定性直接影响作业人员的安全空间。

行业应用中的差异化需求

在珠三角地区的模具产业集群中，翻板机的应用已从单一的翻转功能延伸至工艺流程的柔性化改造。部分企业将翻板机与自动化生产线集成，通过PLC控制系统实现翻转角度的预设编程和多工位联动。例如在汽车覆盖件模具的生产流程中，工件需在铣削、钳工修整、表面处理等工序间多次翻转，设备若能与MES系统对接，便可根据工艺指令自动调整翻转角度和停留时间，减少人工干预环节。

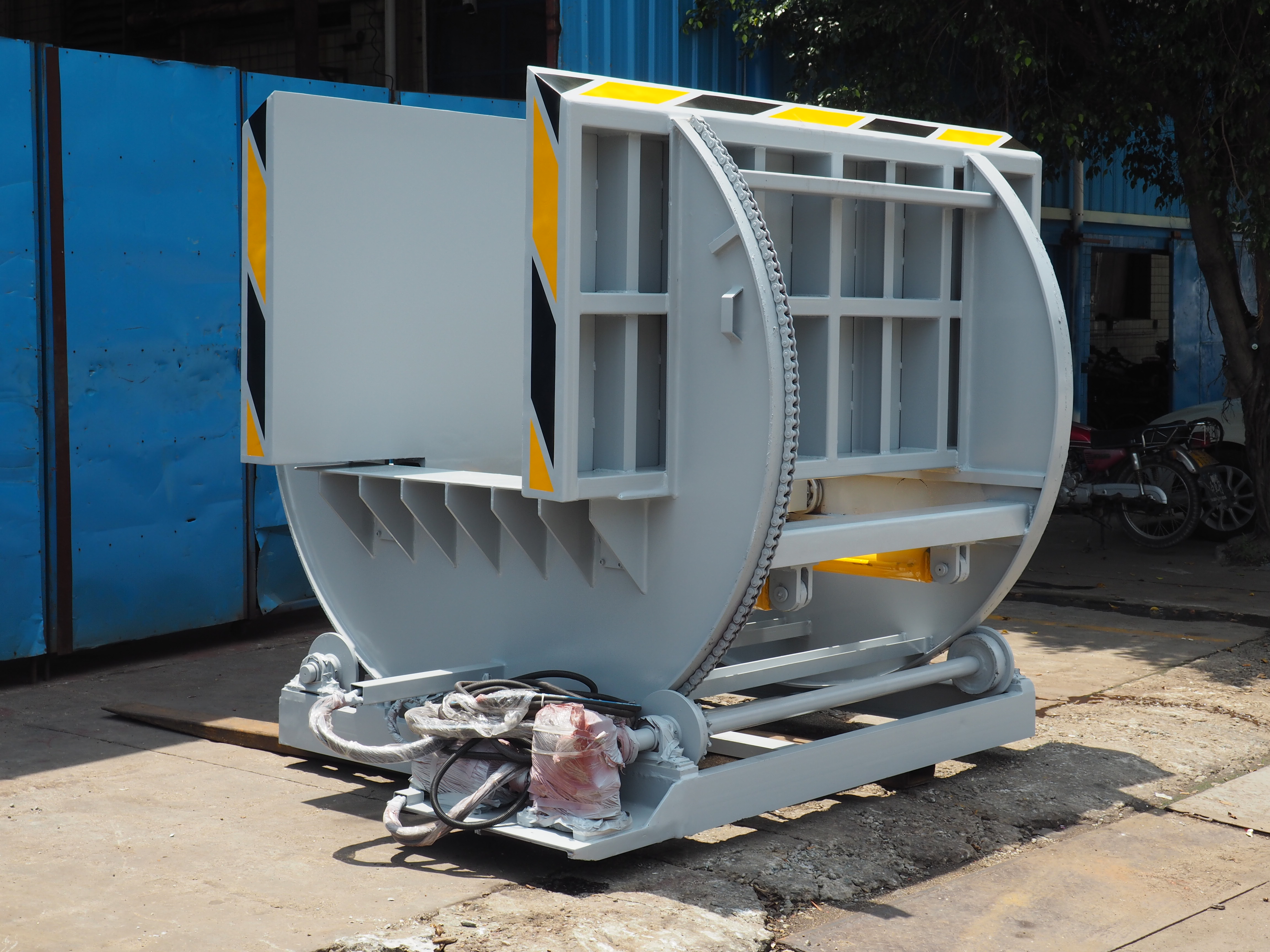

另一个值得关注的趋势是设备形态的场景化定制。固定式翻板机适用于有固定作业区域的车间，其地基预埋和承载能力可针对特定工件优化；而移动式翻板机则通过万向轮和支撑液压腿的组合，实现跨工位作业，这在承接多品种小批量订单的企业中具有较高适配性。但需注意的是，移动式设备的稳定性依赖于地面平整度和液压腿的调平精度，使用时需配合水平仪进行校准。

技术迭代中的关键改进方向

当前行业对翻板机技术的改进集中在三个维度：

智能化控制水平提升

传统设备依赖操作工的经验判断翻转速度和停止位置，而新型设备通过角度传感器和压力传感器的数据反馈，可实现翻转过程的自动减速和准确定位。这种改进在不规则工件的翻转中价值明显——当工件重心偏离几何中心时，系统能通过实时调整两侧油缸的推力差异，保持翻转过程的平稳性。

防护机制的冗余设计

除常规的机械限位和电气急停外，部分设备开始采用光栅保护和区域扫描技术。当作业区域内检测到人员进入时，系统自动中断翻转动作并锁定液压回路。这类技术在多工位协同作业的车间中，能有效降低因沟通不畅导致的安全事故风险。

能效与维护成本优化

液压系统的能耗和漏油问题一直是用户关注的痛点。采用变量泵和负载敏感技术的设备，可根据实际负载需求调节液压站的输出功率，相比定量泵系统节能可达30%以上。同时，快速接头和模块化油路设计简化了密封件的更换流程，降低了设备的全生命周期维护成本。

区域产业配套的协同价值

在广东地区，模具制造与机械加工产业的集聚效应催生了完善的设备配套服务体系。以华楠骏业为典范的本地制造企业，依托珠三角的供应链优势和快速响应机制，能够为用户提供从设备选型、现场勘测、定制化设计到安装调试的全流程服务。这种区域协同在应急维修场景中尤为重要——当设备出现液压系统故障或电气元件损坏时，本地供应商可在2小时内响应并提供备件支持，避免因设备停机造成的生产损失。

从技术资源整合角度看，本地企业在承接项目过程中积累的行业数据和应用案例，能够反哺设备的迭代优化。例如针对铝合金压铸模具的高频翻转需求，通过优化台面材质和夹紧机构的设计，可将单次翻转周期从8分钟缩短至5分钟，这类改进源于对实际工况的深度理解。

选型决策的关键考量维度

企业在采购翻板机时，需结合自身工艺特点建立评估框架：

载重与尺寸匹配性

设备的额定载重应预留20%以上的安全裕量，同时台面尺寸需考虑工件的外形尺寸和翻转后的空间占用。对于需要处理多种规格工件的企业，可选择配置可调夹具的机型。

翻转角度与速度控制

明确工艺流程中需要的翻转角度组合（如需90°还是需要180°，或者连续360°），以及对翻转速度的要求。高精度模具的翻转速度通常控制在3-5°/秒，以避免因惯性力导致的工件变形。

电气系统的兼容性

若设备需与现有生产线集成，需确认PLC接口协议、通信方式以及是否支持远程监控功能。部分企业已开始要求设备具备故障诊断和数据记录功能，以便纳入设备健康管理系统。

售后服务的响应能力

重点评估供应商的备件库存深度、技术人员的区域覆盖密度以及应急响应时间承诺。对于三班倒连续生产的企业，设备的快速修复能力直接影响产能达成率。

面向行业的实践建议

对于正在进行设备升级的企业，建议采取渐进式改造策略：优先在关键工序部署自动化翻转设备，通过实际运行数据验证设备的可靠性和适配性，再逐步扩展至其他工位。同时需重视操作人员的培训，特别是液压系统的日常维护和异常状态识别，这是保障设备长期稳定运行的基础。

从产业发展趋势看，翻板机等工业辅助设备的技术演进，将与数字化车间建设、工业互联网应用形成深度耦合。设备不再是单独的机械单元，而是生产数据的采集节点和工艺优化的执行终端。这要求制造企业在选型时具备前瞻性思维，预留设备的升级接口和扩展能力，以适应未来智能制造体系的整合需求。

对于设备供应商而言，需在标准化产品的基础上构建模块化设计能力，通过液压系统、控制系统、安全防护系统的组合配置，快速响应不同行业的差异化需求。同时加强应用数据的积累和工况模型的建立，将工程经验转化为可复用的技术解决方案，这是在区域市场建立技术壁垒的有效路径。

重载翻转作业的安全高效实现，本质上是机械结构设计、液压控制技术、安全防护体系与应用场景的系统性匹配。行业参与者需在理解技术本质的基础上，结合实际工况进行理性决策，避免陷入单纯追求参数指标的误区。只有当设备能够真正融入生产流程、降低作业风险、提升工艺稳定性时，其价值才能得到充分体现。
