汭捷汽车高初粘力PUD：汽车内饰包覆的粘接解决方案

汽车内饰包覆工艺中的粘接挑战

     在汽车内饰制造领域，聚氨酯分散体（PUD）作为关键粘接材料，直接影响着包覆工艺的成功率与产品质量。传统包覆工艺中频繁出现的褶皱、翘边、活化窗口窄等问题，往往源于粘接材料初粘力控制不当。过高的初粘力会导致表皮定位失误、无法调整，而过低则造成折边处开胶与爆皮。这一矛盾长期困扰着内饰加工企业，尤其在手工包覆与自动化生产两种不同工艺场景中，对初粘力的要求呈现出截然不同的技术需求。

初粘力与终粘力的平衡艺术

    理想的PUD粘接体系需要在初粘力与终粘力之间实现平衡。初粘力决定了操作窗口期的宽窄，而终粘力则关系到成品的长期可靠性。在手工包覆场景中，操作人员需要足够的时间对复杂曲面进行表皮定位与调整，这要求胶膜具有温和可控的初粘特性。与此同时，成品在经历高低温循环、湿热老化等严苛环境后，必须保持稳定的粘接强度，这又对材料的终粘性能提出了严格要求。

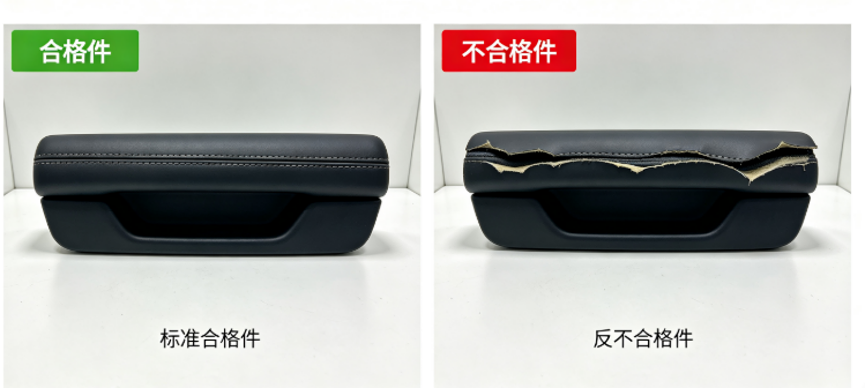

    汭捷汽车材料（广州）针对这一技术难题，在其手工包覆PUD产品中采用了改性聚酯与聚碳酸酯复合分子链设计。这种分子结构使胶膜初粘温和可控且终粘强度高，在手工涂胶包覆复杂曲面及异形转角场景下，能够提供8-15分钟的开放时间，给予工人充足的调整空间，避免瞬间强粘导致的表皮定位失误，同时防止折边处开胶与爆皮现象。在华南冬季低温车间手工包覆应用中，这一技术特性使新手工人操作废品率下降60%。同时我司针对市面上通用的国外PUD胶水做了初粘力测试对比，其结果如下图。从数据来看，包覆5min还是包覆10min后，汭捷的R-5670的粘结力都是高于国外某品牌。

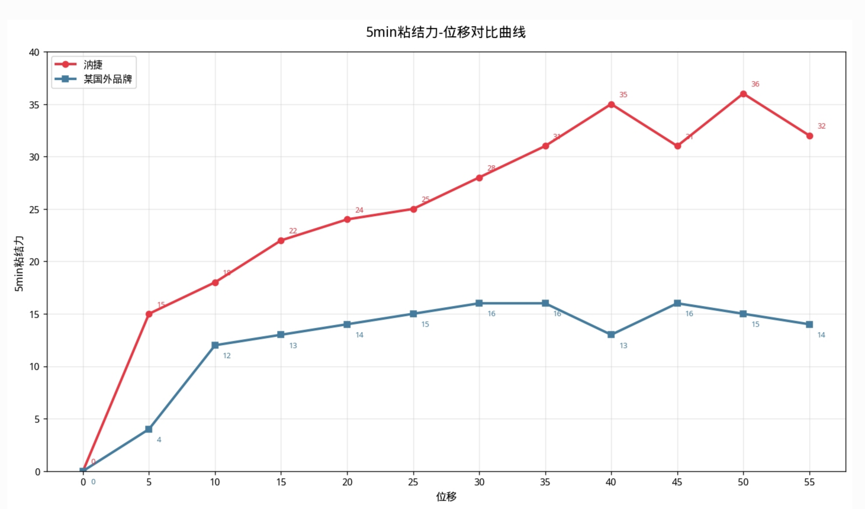

包覆5min后粘结力测试对比图

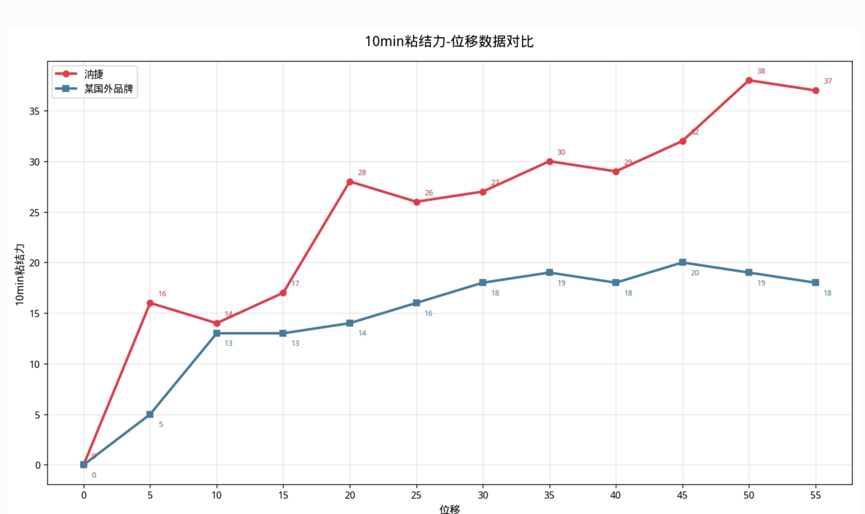

                                        包覆10min后粘结力测试对比图

不同工艺场景的差异化需求

      手工包覆与全自动真包覆两种工艺对初粘力的要求存在本质差异。手工操作需要较长的开放时间和温和的初粘特性，而自动化流水线则要求快速活化与粘接时机控制。在自动化真包覆场景中，过长的开放时间会导致生产节拍延缓，而活化温度窗口过窄则易引发批量性的活化不足或提前碳化问题。

     汭捷针对全自动真包覆用PUD产品，通过分子结构优化实现了120-130℃下40-60秒快速活化，并提供30℃的宽活化温度区间（110-140℃）。这种设计使流水线生产速度提升15%-25%，主机厂下线不良率控制在0.3%以内。在真空负压成型阶段，胶膜配合皮革同步拉伸，依靠强内聚力与耐蠕变性能，确保工件在-0.09~-0.1MPa的负压环境下完全贴合，并能通过-40℃~90℃的高低温循环测试。

基材多样性带来的粘接挑战

      汽车内饰件涉及PU革、PVC、TPO、超纤、真皮及改性PP/ABS等多种基材，每种材质的表面能与化学特性各不相同。传统PUD产品往往需要针对不同基材进行复杂的前处理或频繁更换胶水型号，这增加了生产成本，也延长了工艺准备时间。特别是超薄超纤、硬质TPO、低表面能PP等难粘基材，对粘接材料的润湿性与分子间作用力提出了更高要求。

     汭捷的手工包覆用PUD具备多基材润湿粘接能力，兼容多种基材类型，简化了前处理工序，使未深度打磨的基材表面可稳定附着。这种跨材质通用性在多车型共线生产场景中尤为重要，同一款PUD即可适配不同表皮与基材组合，减少了换线调整时间与危废处理成本。针对特殊难粘基材，汭捷还提供柔性产品开发与定制服务，通过PUD分子链段设计改性，在7个工作日内提供改性定制样品，协助车企缩短新品验证周期。

低温环境下的性能保障

     华南地区虽属亚热带气候，但冬季车间温度仍可能降至10℃左右。在这种低温环境下，普通水性胶的延伸性能会下降，导致皮革拉伸时易断裂，包覆后的折边也容易开裂起翘。这一问题在需要大幅度拉伸的复杂曲面包覆中尤为突出，直接影响到产品的合格率与生产效率。

       汭捷手工包覆用PUD通过改性聚酯与聚碳酸酯复合分子链，在冬季车间10℃低温手工包覆场景下，提供600%-1000%的断裂伸长率，使皮革拉伸不易断裂且成品长期使用无翘边脱胶。配合水性异氰酸酯固化剂（配比100:5），产品的耐湿热与耐高温老化性能进一步提升。同时，将热活化烘烤温度降至65-85℃，在薄款皮革等易受热收缩材料包覆场景下，实现能耗降低20%并避免材料受热变形。

环保标准与长期稳定性

      随着GB/T27630车内空气质量标准的严格执行，汽车内饰材料的低VOC、低气味要求已成为主机厂的准入门槛。传统溶剂型胶粘剂面临淘汰压力，而水性PUD在环保性能上具备天然优势。但水性体系也面临着干燥慢、耐候性不足等技术瓶颈，尤其在华南高温高湿环境下，包覆后返潮发白成为行业通病。

     汭捷全系列PUD产品通过主机厂车内低气味、低VOC、雾化、耐湿热老化、冷热冲击全套测试，符合GB/T27630车内空气质量标准。采用脂肪族体系的分子设计，确保产品长期不黄变。针对华南高温高湿气候，汭捷提供本地化技术与工艺调试服务，根据客户生产设备、产品材质进行现场参数定制化调整，包括PUD固含、活化温度、开放时间等关键参数，保证胶水性能与产线完全匹配，解决通用产品无法适配特殊环境或产线的问题。

工艺集成与操作友好性

    在实际生产中，粘接材料的应用涉及材料本身的性能，还关系到涂布方式、固化条件、设备维护等一系列工艺环节。手工包覆通常采用刷涂或辊涂方式，单面涂胶量控制在80-110g/㎡，常温静置24小时即可完全交联成型。自动化流水线则采用喷涂方式，要求胶液具备良好的流平性与抗堵塞性能，同时需兼容清水清洗喷枪，降低设备维护难度。

     汭捷全自动真包覆用PUD支持清水清洗喷枪，大幅降低了设备维护成本与危废处理压力。在流水线分段多级烘箱中采用60℃→80℃梯度脱水，避免皮革高温受热收缩变形，随后在120-130℃烘箱内进行40-60秒快速热活化，匹配流水线生产节拍。真空仓负压保压40-90秒，使胶膜配合皮革同步拉伸，解决复杂3D曲面自动排泡和防止产生空洞的问题。下线后自然固化12小时即可进入下道装配工序。

技术演进与行业趋势

      汽车内饰包覆工艺正朝着自动化、环保化、定制化方向发展。主机厂对内饰件的品质一致性、交付周期、成本控制提出了更严格的要求，这推动着粘接材料供应商不断提升技术研发能力与服务响应速度。具备针对难粘基材快速改性调整PUD分子结构能力的企业，将在新车型开发竞争中占据有利位置。

      汭捷立足广州，深耕汽车内饰用水性聚氨酯分散体研发生产，针对手工包覆、全自动真包覆两大工艺提供定制化产品及技术解决方案。凭借针对华南高温高湿气候的定制配方研发能力，以及在新项目开发阶段的快速响应机制，汭捷为珠三角及华南地区汽车内饰件制造企业提供了从材料供应到工艺调试的全流程技术支持，助力内饰加工企业提升生产效率、降低不良率、满足日益严格的环保标准。
