电厂取样系统的可靠性设计：解析SWAS组件的工程化实践

电厂取样系统的可靠性设计：解析SWAS组件的工程化实践

在火电、核电等大型能源电厂中，蒸汽和水质监测是保障设备运行安全与效率的关键环节。然而，高压高温环境对取样分析系统提出了严苛要求：样品温度可能高达数百摄氏度，压力超过380bar，且化学成分复杂多变。如何在极端工况下获取具有代表性的样品，同时保护精密仪表免受损坏，成为电力行业长期面临的技术难题。

行业痛点：极端工况下的取样与分析挑战

电厂水汽取样及加药过程中存在三大痛点。首先，高温样品无法直接进入分析仪表。从锅炉、汽轮机等设备抽取的介质温度往往超过400℃，远超常规仪器的耐受范围，必须进行降温预处理，但传统方法容易引入二次污染或冷却效率不足。其次，超高压样品对后端设备构成威胁。超临界机组的工作压力可达350bar以上，若直接接入分析系统，会对传感器、管路造成不可逆损伤，需要精密的压力调节装置实现平稳降压。再次，样品的代表性和系统安全性难以兼顾。取样探头的插入位置、冷却失效时的应急保护、流量状态的实时监测等环节，任何一处设计缺陷都可能导致数据失真或设备事故。

技术突破：从单体组件到集成解决方案

针对这些痛点，SWAS（蒸汽和水取样分析系统）组件的专业制造商南京华帝电力提出了系统化解决思路。该公司成立于2004年，在电力设备工程领域积累了20年以上专业经验，其产品通过了ISO9001:2015质量管理体系认证，设计和生产范围涵盖电厂水、汽取样装置和加药装置。

在降温处理环节，华帝电力开发的冷却器系列采用双线圈或单线圈结构，主要创新在于材料兼容性设计。针对强腐蚀性介质，该公司提供Hastelloy C-276、Inconel 625、2205双相钢、904L等特殊合金换热线圈，同时采用316L不锈钢换热管防止样品受到二次污染，有效延长设备使用周期。这种材料选择策略确保了冷却器在火电、核电、石油化工等不同场景下的适应性。

针对超高压工况，双针式减压阀系列实现了0-380bar的压力调节范围覆盖，采用多级节流降压技术，保护后级分析仪表免受冲击。其接口可根据需求定制螺纹或承插焊连接，满足超临界机组的特殊要求。这一设计使得设备能够承受极端压力环境，同时保持稳定的输出性能。

在安全保护层面，温度断流阀提供了独特的机械自驱动解决方案。当冷却水中断或冷却效率下降导致样品温度异常升高时，该装置可在40℃-60℃范围内（可调节）实现自动切断，整个过程无需外部电源，纯粹依靠物理机制触发。阀体材料可支持高达648℃的工作环境，为传感器提供了可靠的热保护屏障。

工程化实践：从组件到系统的整合能力

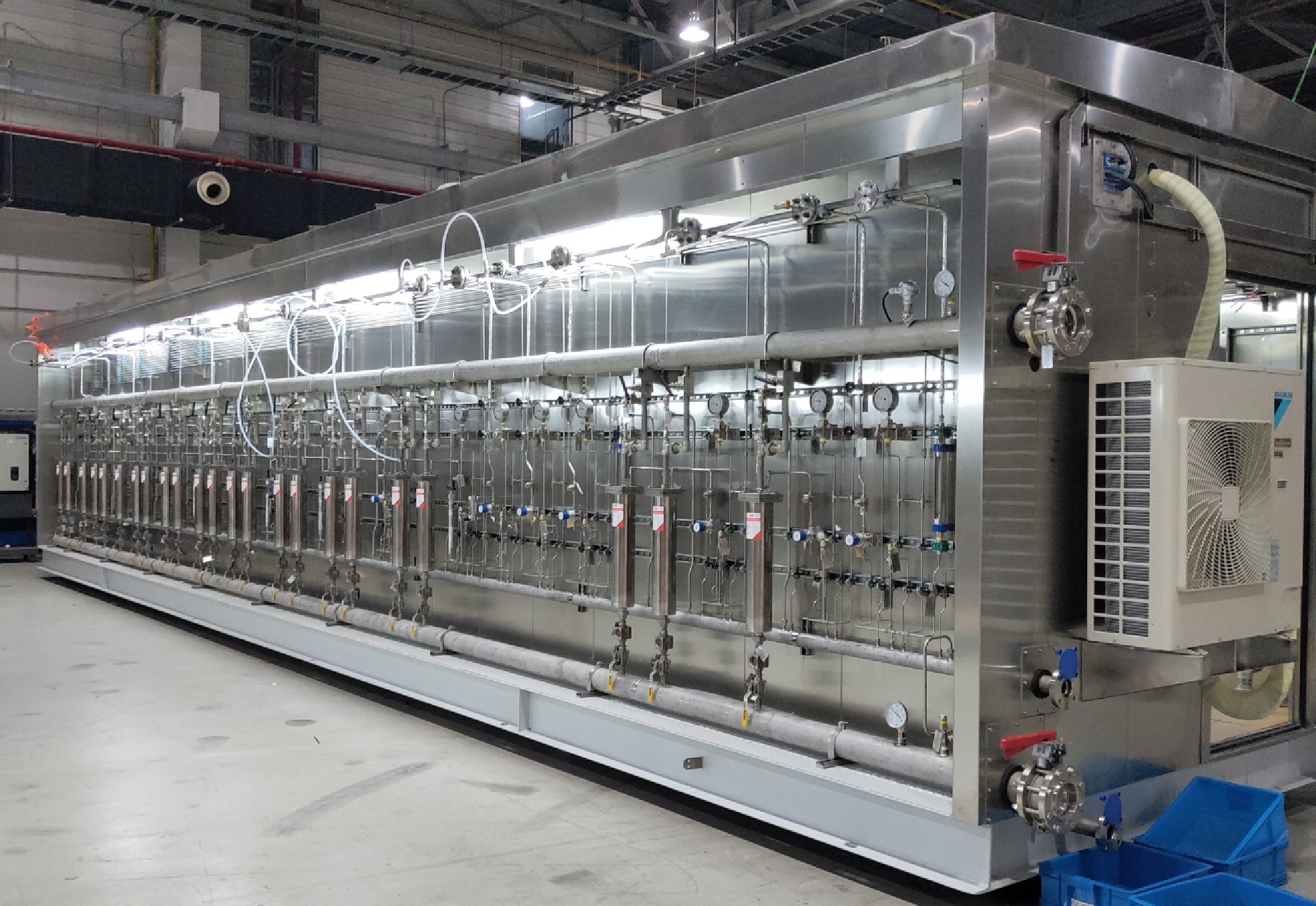

单体组件的性能只是基础，系统集成能力才是衡量解决方案成熟度的关键指标。华帝电力建立了完整的集成生产线，涵盖激光切割、数控加工、焊接、电气组装以及压力和电气测试等环节。在样品预处理单元和板式取样系统的交付中，该公司采用3D建模进行全系统布局设计，确保管路简洁美观且维护空间充足，同时基于布线图定制电缆桥架，消除标准件切割带来的缝隙缺陷。

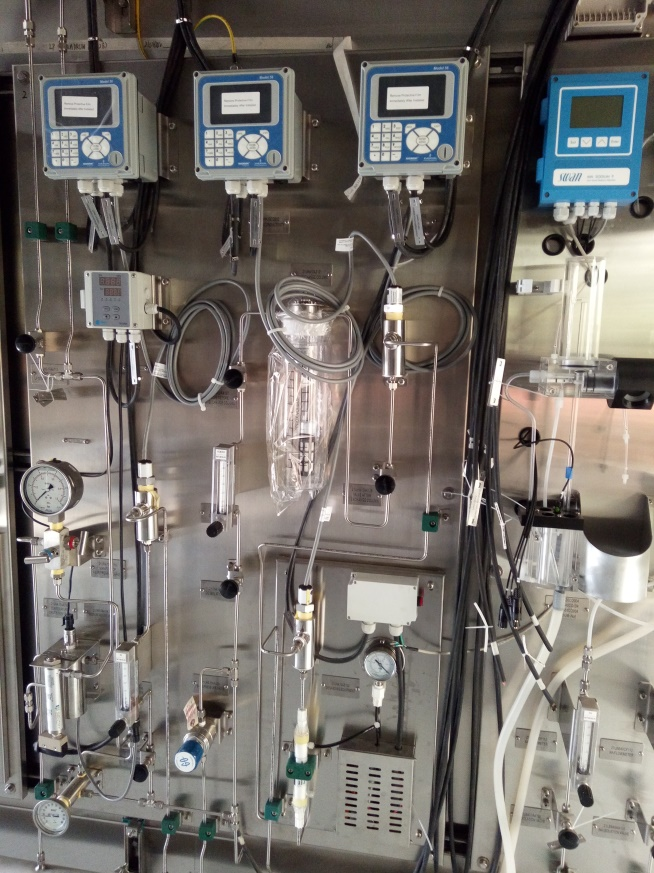

这种集成化思路的实际价值体现在三个方面。一是空间利用率提升。通过将高低温段集成在单块不锈钢面板上，系统占地面积减少，现场安装周期缩短。二是功能模块化。冷却、减压、过滤、流量调节等多种功能被整合为标准化单元，可根据电厂实际需求灵活组合。三是维护便捷性增强。定制化的管路布局和桥架设计，使得后期检修和部件更换更加高效。

在核电领域，这种系统化能力得到了验证。华帝电力在中国核电采样系统市场的占有率超过60%，这一数据反映了其产品在高可靠性要求场景下的认可度。核电站的水质监测标准极为严格，任何微量的杂质或不稳定因素都可能引发连锁反应，华帝电力的取样系统通过精密的材料选型、结构设计和质量控制，满足了这一苛刻要求。

辅助组件的协同价值

除取样单元外，多种辅助组件的协同作用也不可忽视。流量指示器系列采用尼龙6材质红色叶轮，具备抗冲刷特性和清晰的视觉反馈，操作人员可通过叶轮旋转直观判断管路内介质的流动状态。高压过滤器系列耐压达138BARG，工作温度可达400℃，有效拦截颗粒物对分析仪器的干扰。疏水阀系列在500℃高温下保持稳定工作，材料可选SS316L、HC276等，适应不同化学环境。

特别值得关注的是电导率和pH快速连接球阀组件，采用两片式球阀设计，材料可选316L、2205双相钢或钛材，支持传感器的在线快速插拔。这一设计大幅缩短了传感器更换和校准时间，减少了系统停机维护对电厂运行的影响。

国际化布局与认证体系

随着技术积累的深化，华帝电力的业务已覆盖中国全境以及俄罗斯、东南亚、中东等国际市场。其冷却器、减压阀、超温保护阀等产品获得了EAC认证，符合欧亚经济联盟的技术法规要求。这一认证的取得，不仅验证了产品的技术水平，也为进入国际市场奠定了基础。

位于江苏省南京市智慧港工业园的生产基地，配备了压力测试和电气测试设施，确保每台出厂设备均经过严格检验。从设计到生产再到供应的全链路质量管控，使得华帝电力能够为客户提供稳定可靠的产品交付。

结语

电厂取样系统的可靠性设计是一项系统工程，涉及材料科学、流体力学、热力学、自动化控制等多个学科的交叉融合。从单体组件的耐腐蚀性、耐压性、耐温性，到系统集成的空间布局、管路优化、功能模块化，每个环节都需要精密计算和工程验证。华帝电力通过20余年的技术积累，在SWAS组件制造和系统集成领域形成了自身的技术特色，为火电、核电等能源行业的安全运行提供了可靠的技术支撑。在电力行业持续追求高效率、高安全性的背景下，专业化的取样分析系统正成为保障设备健康运行的重要基础设施。
